Tams Elektronik 70-01011-05 - NEM 652-Schnittstellenbuchse mit Kabel
Artikel-Nr.: 70-01011-05-tas
Mit Mausrad vergrößern / verkleinern
Artikel mit Tiefpreis-Option

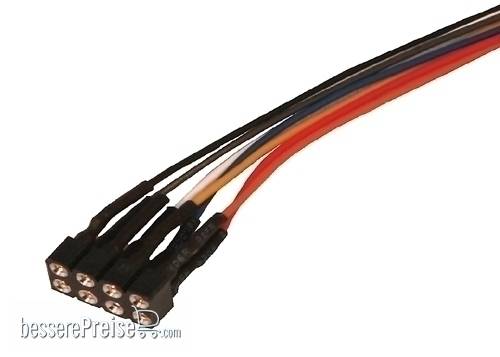

Tams Elektronik 70-01011-05 - NEM 652-Schnittstellenbuchse mit Kabel
8-polige Schnittstellenbuchse nach NEM 652
-
zum Nachrüsten von Loks ohne Schnittstelle
-
8 Anschlusskabel mit farbiger Isolierung entsprechend NEM 652*
-
Kabellänge: ca. 150 mm
- Packungsinhalt: 5 Stück
* Hinweis zu den Kabelfarben:
Bei der Produktion der letzten Charge Buchsen in Fernost wurden Kabel in Farben verwendet, die nicht ganz der Norm entsprechen.
| Anschluss | Farbe nach NEM 652 | Verwendete Kabelfarbe |
| 1 I Motor 1 | orange | rot-orange |
| 8 I Stromabnahme rechts | rot | rot-braun |
Diese Abweichung ist zugegeben unschön. Die Beschaffung von Buchsen mit korrekten Kabelfarben ist derzeit nicht möglich, weshalb wir diese Version ausliefern. (Stans: März 2021)
INFO: Belegung der 8-poligen NEM 652-Schnittstelle
| Motoranschluss 1 | | Stromabnahme rechts |
| Beleuchtung hinten (-) | Gemeinsamer Leiter für alle Funktionen (+) | |
| ohne Belegung oder F1 | Beleuchtung vorn (-) | |
| Stromabnahme links | Motoranschluss 2 |
Weitere Produktinformationen
| Altersgruppe | Kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren. |
| Hersteller: | Tams Elektronik |
| Produkttyp: | Digitales |
| Kategorie: | Tams Steuern, Regeln + Digitales |
