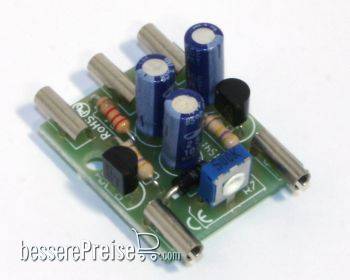

Tams Elektronik 53-03036-01 - Wechselblinker WBA-3, Fertig-Baustein (aufgebaut und getestet)
Wechselblinker mit einstellbarer Blinkfrequenz
- zwei Ausgänge, die abwechselnd ein- und ausgeschaltet werden
- Frequenz: ca. 1 bis 2 Hz (ca. 60 bis 120 mal pro Minute)
- direkter Anschluss der LEDs
- Vorwiderstände in der Schaltung integriert
Einsatzgebiete
- Warnblinklichter an Bahnübergängen, in Kombination mit Andreaskreuzen
- Blinklichter von Einsatz- oder Baustellenfahrzeugen
- sonstige Warnleuchten
Einsatz als Einzelblinker
- An einem Ausgang wird anstelle einer LED eine Drahtbrücke eingesetzt.
- Tipp: Durch Anschluss mehrerer LEDs an einen Ausgang können so mehrere synchrone Blinklichter angesteuert werden.
- Frequenz: leicht erhöht
Anschluss mehrerer LEDs an einen Ausgang
- je zwei LEDs parallel an die beiden Ausgänge oder
- mehrere LEDs in Reihe an jeden der beiden Ausgänge. Die Anzahl der LEDs, die Sie maximal in Reihe pro Ausgang anschließen können, hängt von der Höhe der Versorgungsspannung und der Farbe der LEDs ab.
Maximale Anzahl von LEDs pro Ausgang bei seriellem Anschluss
| Durchlass-spannung der LEDs*1 | Nenn-/ Arbeits- spannung Trafo (=)*2 | Max. Anzahl LEDs*3 | Nenn-/ Arbeits- spannung Trafo (~)*2 | Max. Anzahl LEDs*3 |
| 2 V | 12 V / 12 V | 5 | 12 V / ca. 17 V | 7 |
| 4 V | 12 V / 12 V | 2 | 12 V / ca. 17 V | 3 |
| 2 V | 16 V / 16 V | 7 | 16 V / ca. 22 V | 10 |
| 4 V | 16 V / 16 V | 3 | 16 V / ca. 22 V | 5 |
| 2 V | 18 V / 18 V | 8 | 18 V / ca. 25 V | 11 |
| 4 V | 18 V / 18 V | 4 | 18 V / ca. 25 V | 5 |
| Versorgungsspannung | 12 - 18 Volt Gleich- oder Wechselspannung | ||||||||
| Stromaufnahme (einschl. LEDs) ca. | 5 mA | ||||||||
| Anzahl der Ausgänge | 2 | ||||||||
| Max. Strom pro Ausgang | 5 mA | ||||||||
| Blinkfrequenz ca. | 1 - 2 Hz (60 - 120 pro Minute) | ||||||||
| Abmessung der Platine (ca.) | WBA-1: 23 x 26 mm WBA-2: 10 x 10 x 3 mm | ||||||||
| Gewicht der Schaltung (ca.) |
