Tams Elektronik 53-03015-01 - Wechselblinker WBA-1
Artikel-Nr.: 53-03015-01-tas
Mit Mausrad vergrößern / verkleinern
Artikel mit Tiefpreis-Option

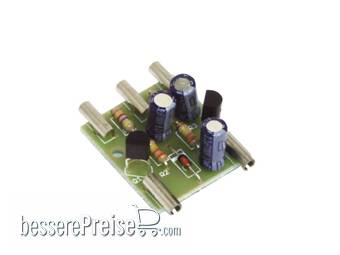

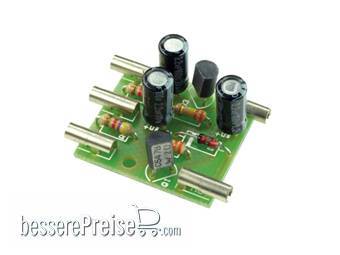

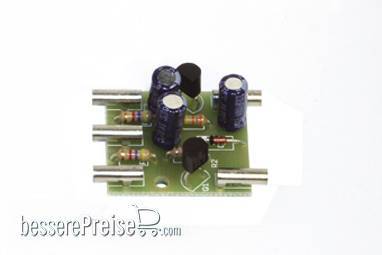

Tams Elektronik 53-03015-01 - Wechselblinker WBA-1 Bausatz
Wechselblinker für die Ansteuerung von LEDs
- zwei Ausgänge, die abwechselnd ein- und ausgeschaltet werden
- Frequenz: fest bei 1 bis 2 Hz (ca. 60 bis 120 mal pro Minute). Wie schnell das ist, sehen Sie hier...
- direkter Anschluss der LEDs
- Vorwiderstände in der Schaltung integriert
Einsatzgebiete
- Warnblinklichter an Bahnübergängen, in Kombination mit Andreaskreuzen
- Blinklichter von Einsatz- oder Baustellenfahrzeugen
- sonstige Warnleuchten
Einsatz als Einzelblinker
- An einem Ausgang wird anstelle einer LED eine Drahtbrücke eingesetzt.
- Tipp: Durch Anschluss mehrerer LEDs an einen Ausgang können mehrere synchrone Blinklichter angesteuert werden.
- Frequenz: leicht erhöht
Anschluss mehrerer LEDs an einen Ausgang
- je zwei LEDs parallel an die beiden Ausgänge oder
- mehrere LEDs in Reihe an jeden der beiden Ausgänge. Die Anzahl der LEDs, die Sie maximal in Reihe pro Ausgang anschließen können, hängt von der Höhe der Versorgungsspannung und der Farbe der LEDs ab.
Maximale Anzahl von LEDs pro Ausgang bei seriellem Anschluss
| Durchlass-spannung der LEDs*1 | Nenn-/ Arbeits- spannung Trafo (=)*2 | Max. Anzahl LEDs*3 | Nenn-/ Arbeits- spannung Trafo (~)*2 | Max. Anzahl LEDs*3 |
| 2 V | 12 V / 12 V | 5 | 12 V / ca. 17 V | 7 |
| 4 V | 12 V / 12 V | 2 | 12 V / ca. 17 V | 3 |
| 2 V | 16 V / 16 V | 7 | 16 V / ca. 22 V | 10 |
| 4 V | 16 V / 16 V | 3 | 16 V / ca. 22 V | 5 |
| 2 V | 18 V / 18 V | 8 | 18 V / ca. 25 V | 11 |
| 4 V | 18 V / 18 V | 4 | 18 V / ca. 25 V | 5 |
| *1 Die Durchlassspannung von weißen und blauen LEDs beträgt ca. 4 V, die von andersfarbigen LEDs ca. 2 V. *2 Nennspannung und Arbeitsspannung: Die Arbeitsspannung beträgt bei Wechsel-spannungstrafos etwa das 1,4 fache der angegebenen Nennspannung. Bei Gleichspannungs-netzteilen entspricht die Arbeitsspannung der angegebenen Nennspannung. *3 Toleranzen und / oder Spannungsschwankungen führen häufig dazu, dass in der Praxis die errechnete Arbeitsspannung nicht zur Verfügung steht. Deshalb ist es empfehlenswert, eine LED weniger als theoretisch möglich anzuschließen. |
Weitere Produktinformationen
| Altersgruppe | Kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren. |
| Anwendung |
|
| Versorgungsspannung | 12 - 18 Volt Gleich- oder Wechselspannung |
| Stromaufnahme (einschl. LEDs) ca. | 5 mA |
| Anzahl der Ausgänge | 2 |
| Max. Strom pro Ausgang | 5 mA |
| Blinkfrequenz (ca.) | 1 - 2 Hz (60 - 120 pro Minute) |
| Periodendauer (ca.) | 1 - 0,5 Sekunden |
| Abmessung der Platine (ca.) | WBA-1: 23 x 26 mm WBA-2: 10 x 10 x 3 mm |
| Abmessung incl. Gehäuse (ca.) | WBA-1: 26 x 28 x 19 mm |
| Gewicht der Schaltung (ca.) | WBA-1: 5 g WBA-2: 0,5 g |
| Gewicht incl. Gehäuse (ca.) | WBA-1: 7,5 g |
| Hersteller: | Tams Elektronik |
| Produkttyp: | Digitales |
| Kategorie: | Tams Steuern, Regeln + Digitales |
