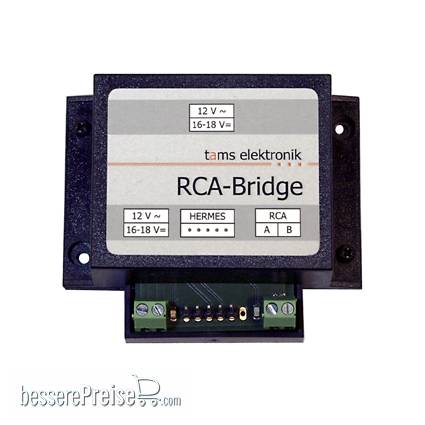

Tams Elektronik 46-01117-01 - RCA-Bridge, Fertig-Gerät (im Gehäuse)

28,12 €*

28.12€ *

Unverb. Preisempf. 31,95 €

Ratenrechner

Wählen Sie die gewünschte Anzahl der Monatsraten:

Ihre monatliche Rate

Bitte beachten Sie folgende Hinweise:

Sie können die Ratenzahlung an der Kasse auswählen. Dort wählen Sie auch die gewünschte Monatsrate. Bei einer Ratenzahlung fallen zusätzliche Kosten an. Es wird eine ausreichende Bonität vorausgesetzt.

Der effektive Jahreszins wird an der Kasse aufgeführt.

Die endgültige Monatsrate kann an der Kasse abweichen. Ggf. fällige Versandkosten, Rabattaktionen und Zusatzleistungen werden hier noch nicht berücksichtigt.

Versandkosten 4,89 € in Deutschland

Lieferzeit: 5 - 10 Werktage **

Der Artikel wurde zum Warenkorb hinzugefügt.

Der Artikel wurde zur Merkliste hinzugefügt.

Vorbestellungen landen NICHT im Warenkorb, sondern in der Vorbestell-Liste unter mein Konto

Der Artikel wurde zur Vorbestellungsliste hinzugefügt.

Versandstufe: 1*

Artikel-Nr.: 46-01117-01-tas

Artikel mit Tiefpreis-Option

Details

Tams Elektronik 46-01117-01 - RCA-Bridge, Fertig-Gerät (im Gehäuse)
Verbindung zwischen BiDiBus und Tams-Rückmeldebus

Zur Übertragung von RailCom-Meldungen

von RailCom-Detektoren, die für den Einsatz in BiDiB-Systemen vorgesehen sind:

HERMES von Tams Elektronik
BiDiB-GBM16TS von Fichtelbahn** (Art.-Nr. 300250)

an RailCom-Komponenten, die über den Tams-Rückmeldebus kommunizieren:

RailCom-Anzeigegerät RCA-1
RailCom-Anzeigegerät RCA-24
PC-Interface RC-Link

Hintergrundinfo: Tams-Rückmeldebus und BiDiBus

Im RailCom-Standard ist nicht festgelegt, wie die RailCom-Meldungen von den Detektoren z.B. an PC-Interfaces oder externe Anzeigegeräte weitergeleitet werden. Jeder Hersteller von RailCom-Komponenten verwendet daher für die Datenübertragung von den Detektoren zu nachfolgenden Geräten einen eigenen Datenbus.

2008 haben wir für die Kommunikation zwischen unseren RailCom-Detektoren, RailCom-Anzeigegeräten und RailCom-PC-Interfaces einen eigenen Datenbus entwickelt (Tams-Rückmeldebus).

Dieser Tams-Rückmeldebus bildete die Grundlage für die Entwicklung des BiDiBus. BiDiB ist ein herstellerübergreifendes Datenprotokoll, das die komplette Steuerung aller stationären Komponenten einer Modellbahn sowie die Übertragung von Rückmeldedaten regelt, also weit über das hinausgeht, was der Tams-Rückmeldebus leistet.

2017 haben wir mit HERMES unseren ersten RailCom-Detektor entwickelt, der die RailCom-Rückmeldungen über den BiDiBus zum PC überträgt. Der Verbindung zum "alten" Tams-Rückmeldebus kann mit Hilfe der RCA-Bridge hergestellt werden.

Integration der RCA-Bridge in den Tams-Rückmeldebus
Grundsätze der Kommunikation im Tams-eigenen Rückmeldebus:

Überwachung von bis zu 24 separaten Gleisabschnitten
Anschluss von bis zu 32 RailCom-Geräten (Detektoren oder RCA-Bridges, Anzeigegeräten, PC-Interfaces)

Besonderheiten beim Einsatz von RCA-Bridges:

Es können keine zusätzlichen Detektoren direkt an die Busleitung angeschlossen werden (z.B. Detektoren RCD-1, RCD-2 oder RCD-8).
maximal 3 RCA-Bridges an einer Busleitung
eine eigene RCA-Bridge für jeden (BiDiB-) RailCom-Detektor (unabhängig davon, ob der RailCom-Detektor 4, 8 oder 16 Abschnitte überwachen kann)

Einstellung der Adressen

durch Aufstecken von Jumpern (Steckbrücken) werden der RCA-Bridge die Adressbereiche 1 - 8, 9 - 16 oder 17 -24 zugeordnet.

Versorgungsspannung	12 V Wechselspannung oder 16 - 18 V Gleichspannung
Anschluss für Versorgungsspannung	Buchse für Hohlstecker Außen-/ Innendurchmesser: 5,5 / 2,1 mm
Schnittstelle	RCA-Bridge
Abmessungen der Platine Abmessungen einschl. Gehäuse	ca. 48 x 52 mm ca. 70 x 60 x 25 mm
Gewicht der bestückten Platine Gewicht einschl. Gehäuse	ca. 15 g ca. 32 g

Hersteller:	Tams Elektronik
Produkttyp:	Digitales
Kategorie:	Tams Steuern, Regeln + Digitales

Angaben zum Hersteller:
Tams Elektronik GmbH
Fuhrberger Straße 4, 30625, Hannover, Deutschland
00490511 556060, fax 0511 556161, www.tams-online.de, info@tams-online.de
