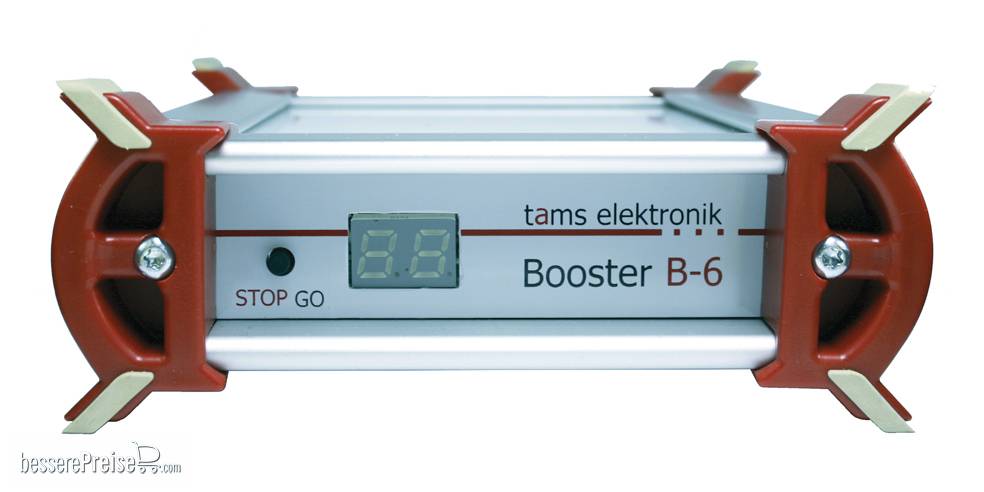

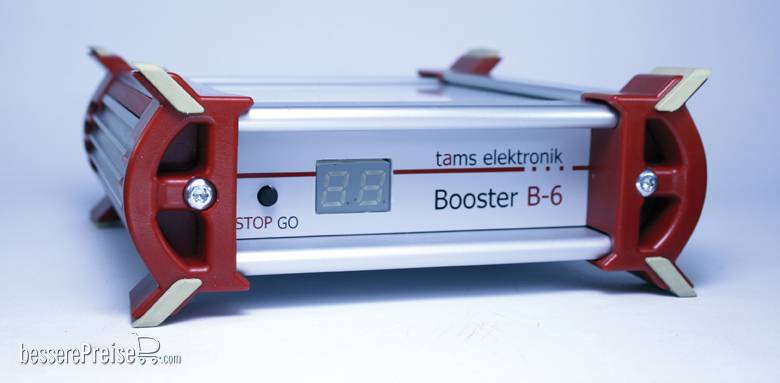

Tams Elektronik 40-19607-01 - B-6 | Booster
Wesentliche Merkmale
- Nenngrößen: Z bis II
- Digitalformate: MM, DCC, mfx® (Schalt- und Steuerbefehle)
- BiDiB-Schnittstelle
- Gleisspannung: 8 ... 22 V
- Ausgangsstrom: 2 ... 6 A
- Ausgangssignal: symmetrisch (daher geeignet für Kombination mit ABC-Bremsstrecken)
- Lieferung einschließlich Netzteil
Anschluss an die Zentrale (Info Booster-Schnittstellen)
| |
| |
| |
Anzeigen: Display und RGB-LEDs unter dem Gehäusedeckel
-
Display:
- aktueller Stromverbrauch
- Betriebszustand: Normalbetrieb, Stop, Kurzschluss, Überhitzung, Reset, Update
-
während der Programmierung: eingestellte Werte
-
?RGB-LEDs unter dem Gehäusedeckel:
- von weitem sichtbar
- Betriebszustand: Normalbetrieb, Stop, Kurzschluss, Überhitzung, BiDiB-Identify, Reset, Update
- Flacker- und Blinklichter als Warnung bei Kurzschluss oder Überhitzung
| B-6 und Zentrale auf "GO" Anzeige im Display: "GO" | |
| B-6 auf "STOP" Zentrale auf "GO" | |
| B-6 auf "GO" Zentrale auf "STOP" | |
| B-6 auf "STOP" Zentrale auf "STOP" |
Ein- und Ausschalten der Spannung am Gleisausgang
- STOP-GO-Taste
- DCC-Weichenstellbefehl an eine dem B-6 zugewiesene Adresse
- bei aktiver Autostart-Funktion: automatisches Einschalten der Gleisspannung am Boosterausgang bei Anliegen eines Gleissignals (wenn Zentrale auf "GO")
- automatisches Ausschalten der Gleisspannung
- bei einem Kurzschluss
- bei Überhitzung
- bei Aktivierung des Watchdogs
Sicherheits-Einrichtungen
-
Abschaltstrom bei Kurzschluss: 2 ... 6 A (einstellbar in 1 A-Schritten)
-
Kurzschlussempfindlichkeit: 20 ... 200 ms (einstellbar in 20 ms-Schritten)
-
Kurzschluss-Rückmeldung (Info Kurzschluss- und Überlast-Sicherung)
- an die DCC-Zentrale über DCC-konforme Booster-Schnittstelle ("CDE") oder
- über BiDiB an eine Zentrale mit BiDiB-Schnittstelle (z.B. mc²) oder
- über BiDiB an ein BiDiB-PC-Interface / die PC-Steuerung
-
inte rne Kurzschlussabschaltung: j a
- aut o matisches Wiedereinschalten nach Kurzschluss
- Wiedereinschaltzeit nach Kurzschluss: 4 ... 10 Sekunden (einstellbar in 1 Sek.-Schritten)
-
Wiedereinschaltzeit nach 5-maligem Kurzschluss: 0 ... 90 Sekunden (einstellbar in 10 Sek.-Schritten)
-
Inrush-Zeit (Einschaltstrom-Begrenzung): 50 ... 500 ms (einstellbar in 50 ms-Schritten)
-
Übertemperatur-Schutz (Abschalten bei Übertemperatur): ja
- Watchdog- Funktion: ja (schaltbar mit einem DCC-Weichenstellbefehl)
Einstellungen / Konfiguration
- über BiDiB in Kombination mit einer passenden PC-Software oder
- über Hautpgleisprogrammierung (POM)
-
Einstellmöglichkeiten
- Gleisspannung: 8 ... 22 V (einstellbar in 1 V-Schritten)
- Wiedereinschaltzeit nach einem Kurzschluss: 4 ... 10 Sekunden ( einstellbar in 1 Sek.-Schritten)
- Maximaler Gleisstrom (Abschaltstrom bei einem Kurzschluss): 2 ... 6 A (einstellbar in 1 A-Schritten)
- RailCom-Cutout: ein / aus
- Ein- und Ausschalten mit einem DCC-Weichenbefehl
- Ein- und Ausschalten des Watchdog mit einem DCC-Weichenbefehl
- Autostart: aktiv / inaktiv
- Helligkeit der RGB-LEDs im Gehäuse
- Wiedereinschaltzeit nach einem 5-maligen Kurzschluss: 0 ... 90 Sekunden ( einstellbar in 10 Sek.-Schritten)
- Kurzschluss-Empfindlichkeit (Zeit bis zum Ansprechen der Kurzschluss-Abschaltung): 20 ... 200 ms (einstellbar in 20 ms-Schritten)
- Inrush-Zeit (maximale Zeitdauer für den Einschaltstrom): 50 ... 500 ms (einstellbar in 50 ms-Schritten)
Bidirektionale Kommunikation
- RailCom:
- Bereitstellung des Cutouts (abschaltbar)
- integrierter globaler RailCom-Detektor
- ?mfx: nicht integriert
- BiDiB: ja
- DCC-A: vorbereitet
Weitere Produktinformationen
| Altersgruppe | Kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren. |
| Anwendung |
|
Booster B-6
| Digitalprotokolle | |||||||||
| Datenformate: | Motorola-I und -II DCC (entsprechend NMRA-und RCN-Standard) m3 und mfx (beschränkt auf die Ansteuerung von mfx-Decodern) | ||||||||
| Formate für die automatische Anmeldung von Fahrzeugdecodern: | DCC-A Diese Funktion steht noch nicht zur Verfügung. (Stand: 04/2023) | ||||||||
| Rückmeldeformat: | RailCom (RailCom-Cutout abschaltbar) integrierter globaler RailCom-Detektor | ||||||||
| Schnittstellen | | ||||||||

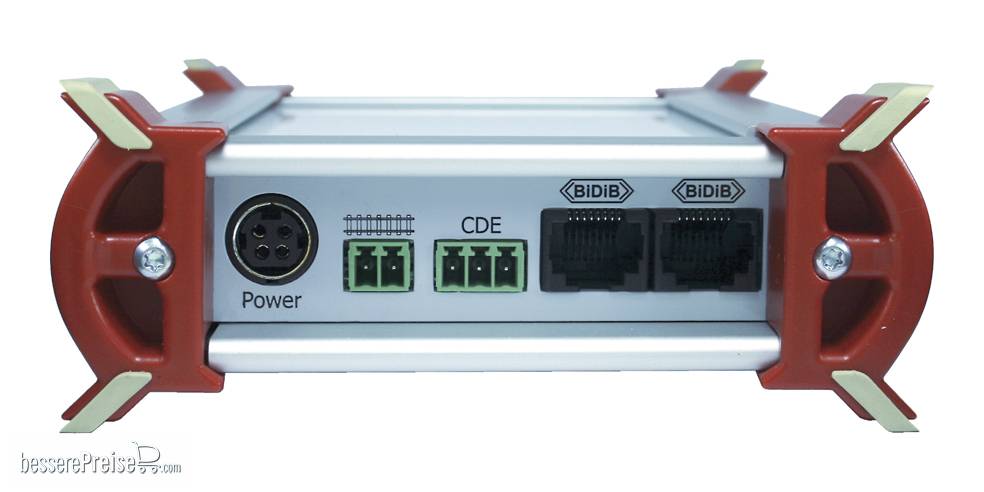

| Für den Anschluss der Digitalzentrale oder weiterer Booster: | BiDiB (RJ45) oder DCC-konform ("CDE") | ||||||||
Für den Anschluss eines BiDiB-PC-Interfaces: | BiDiB (RJ45) | ||||||||
| Gleisausgang: | Hauptgleis | ||||||||
| Elektrische Eigenschaften | | ||||||||
| Spannungsversorgung: | 24 Volt Gleichspannung Hinweis: Als Spannungsversorgung für den Booster B-6 ist ausschließlich das im Lieferumfang enthaltene Netzteil zulässig! | ||||||||
| Maximaler Gesamtstrom: | 6,0 A | ||||||||
| Stromaufnahme (ohne Verbraucher): | max. 100 mA | ||||||||
| Ausgangsspannung: | 8 bis 22 Volt Digitalspannung (geregelt) einstellbar in 1 V-Schritten | ||||||||
| Ausgangssignal: | symmetrisch | ||||||||
| Maximaler Ausgangsstrom: | 2,0 bis 6,0 A | einstellbar in 1 A-Schritten | ||||||||
| Leistungsaufnahme: | max. 132 Watt | ||||||||
| | | ||||||||
| Schutz | | ||||||||
| Schutzart: | IP 20 Bedeutung: Geschützt gegen feste Fremdkörper mit Durchmesser ? 12,5 mm und den Zugang mit einem Finger. Kein Schutz gegen Wasser. | ||||||||
| Überlast: | 100 ~ 110% der Nennausgangsleistung Schutzart: Abschalten des Spannung am Gleisausgang | ||||||||
| Übertemperatur: | Abschalten des Spannung am Gleisausgang | ||||||||
| Kurzschluss-Sicherung: | automatische Abschaltung bei Überlast ("Kurzschluss-Abschaltung") Kurzschluss-Empfindlichkeit: 10 - 200 ms (einstellbar) | ||||||||
| | | ||||||||
| Umgebung | |||||||||
| | Für den Gebrauch in geschlossenen Räumen. | ||||||||
| Umgebungstemperatur im Betrieb: | 0 ~ + 30 °C | ||||||||
| Zulässige relative Luftfeuchtigkeit im Betrieb: | 10 ~ 85% (
