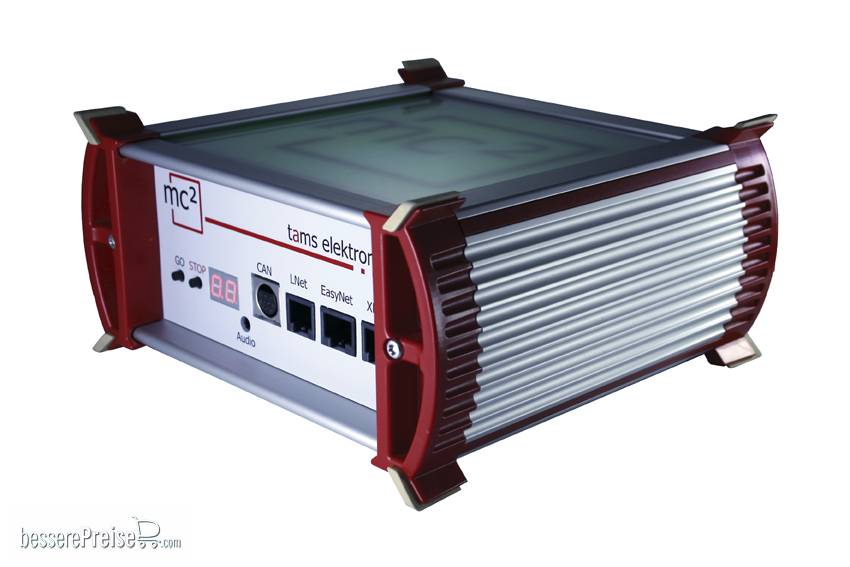

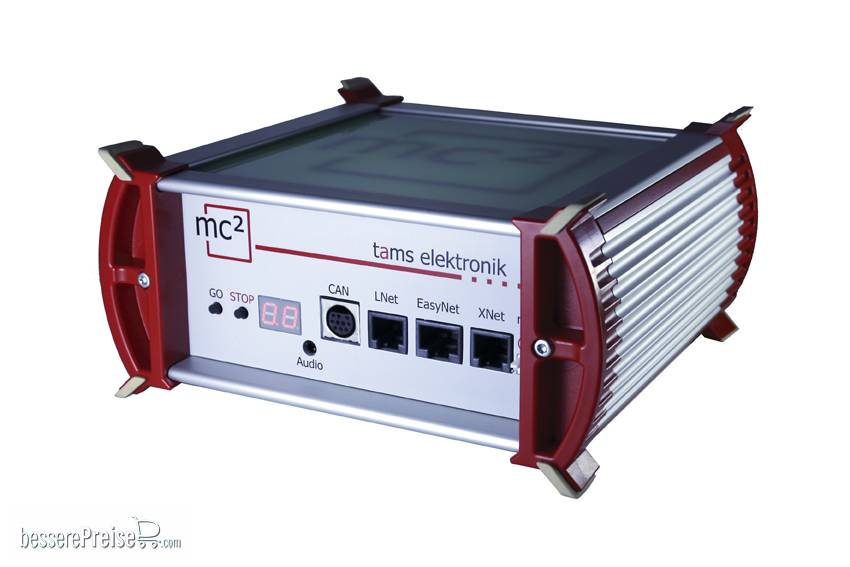

Tams Elektronik 40-03067-01 - Digitalzentrale mc² - MasterControl 2 - Version: Silver Edition - V2-9
Kategorie: Neuheiten 2024
Artikel-Nr.: 40-03067-01-tas
Mit Mausrad vergrößern / verkleinern
Artikel mit Tiefpreis-Option
Tams Elektronik 40-03067-01 - mc² | MasterControl 2 | V2-9
Weitere Produktinformationen
| Altersgruppe | Kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren. |
| Anwendung |
|
Digitalprotokolle
- Motorola-I und -II
- DCC (entsprechend NMRA-und RCN-Standard)
- m3 (zur Ansteuerung von mfx-Decodern, keine Rückmeldungen)
Fahrzeugdecoder-Adressen:
- Motorola: 255 (1 - 255)
- DCC: 10.239 (1 - 10239)
- m3: 16.384
Fahrstufen:
- Motorola: 14 oder 27 (a oder b)
- DCC: 14, 28 oder 128
- m3: 126
Funktionen:
- Motorola: function, f1 bis f4
- DCC: f0 bis f31 bzw. f32.768
- m3: f0, f1 bis f31
Zubehördecoder-Adressen:
- Motorola: 1.020 (1 - 1.020)
- DCC: 2.040 (1 - 2.040)
- m3: ---
Rückmeldeformate:
-
RailCom

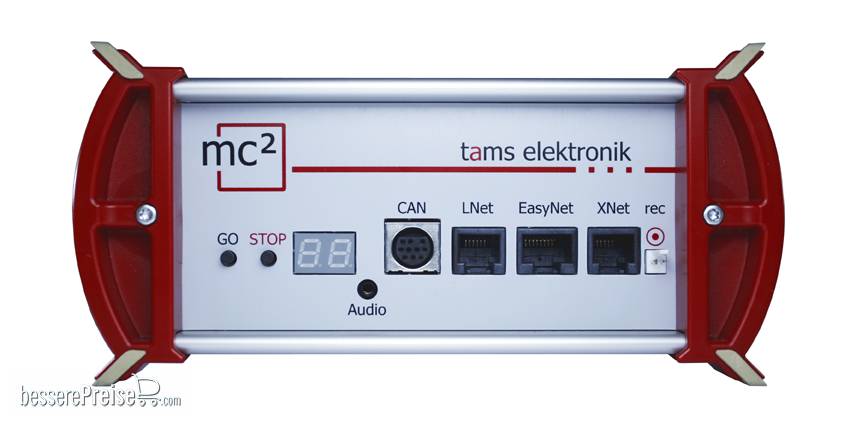

Schnittstellen
Für den Anschluss externer Steuergeräte:
- Märklin CAN-Bus (Mini-Din 10-polig)
- LocoNet (RJ 12)
- EasyNet (RJ 45)
- XpressNet (RJ 12)
- rec / "Sniffer" (2-polig, RM 2.54 mm)
Für den Anschluss externer Rückmelder:
-
Märklin-Can-Bus (10-polig) -
LocoNet (RJ12) -
s88-N (RJ45) | max. Anzahl von s88-Modulen: 52 s88 oder s88-kompatible Module (832 Kontakte) -
BiDiB (RJ45) | max. Anzahl von BiDiB-Knoten: 31 in einer Ebene
Computer-Schnittstelle:
- LAN (RJ 45) / TCP | Protokolle: BiDiB, p50x und Z21
Audio-Schnittstelle:
-
Line-Out-Ausgang f ür den Anschluss von Aktivboxen oder Verstärkern (2,5 mm Stereo-Klinkenstecker )
Schnittstellen für externe Booster:
- Märklin-kompatibel
- DCC-konform
- BiDiB
- LocoNet (nur Versionen V2-6 und V2-9)

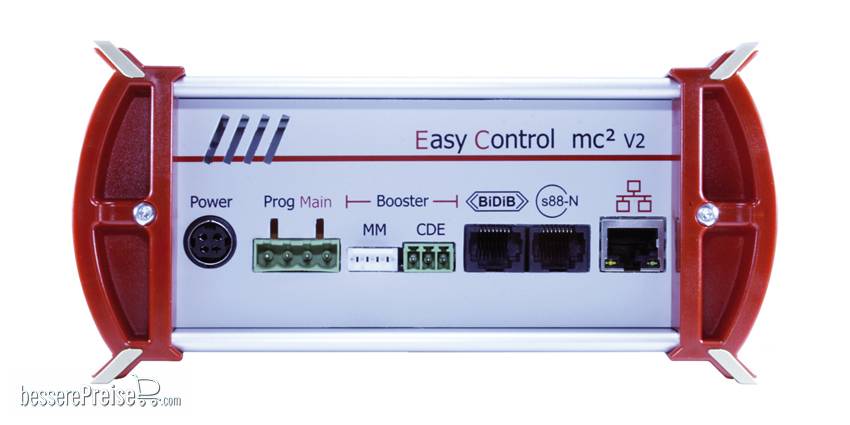

Gleisausgänge
- Hauptgleis
- DCC-Programmiergleis
Elektrische Eigenschaften
Spannungsversorgung:
- 24 Volt Gleichspannung
- Schaltnetzteil zur Versorgung der Zentrale und der Gleise im Boosterabschnitt des integrierten Boosters im Lieferumfang enthalten
Maximaler Gesamtstrom:
- Versionen V1 und V2-6: 6,67 A
- Versionen V2-9: 9,2 A
Maximaler Strom für externe Digitalgeräte:
- insgesamt: 1.200 mA. Die Angabe bezieht sich auf alle Digitalgeräte an der CAN-, LocoNet-, EasyNet, XpressNet- und BiDiB-Schnittstelle, die über die jeweilige Busleitung mit Strom versorgt werden.
- für s88-Module: maximal 200 mA
- für LocoNet-Module: maximal 500 mA
Integrierter Booster
Ausgangsspannung:
- 8 bis 22 V Digitalspannung (geregelt)
- einstellbar in Schritten von 1 V
Maximaler Ausgangsstrom:
- Versionen V1 und V2-6: 1 bis 6,5 A
- Versionen V2-9: 1 bis 9 A
- einstellbar in Schritten von 0,5 A
Leistungsaufnahme:
- Versionen V1 und V2-6: max. 143 Watt
- Versionen V2-9: max. 198 Watt
Digitalformate:
- DCC
- Motorola
- m3
Rückmeldeformat: RailCom
- RailCom-Cutout abschaltbar
- integrierter globaler RailCom-Detektor
Ausgangssignal:
- symmetrisch
Sicherheit:
- automatische Abschaltung bei Überlast ("Kurzschluss-Abschaltung")
- Kurzschluss-Empfindlichkeit: 10 - 2.000 ms (einstellbar)
Abmessungen und Gewicht der Zentrale (ohne Netzteil)
-
Abmessungen: 175 x 154 x 82 mm
-
Gewicht: ca. 831 g
