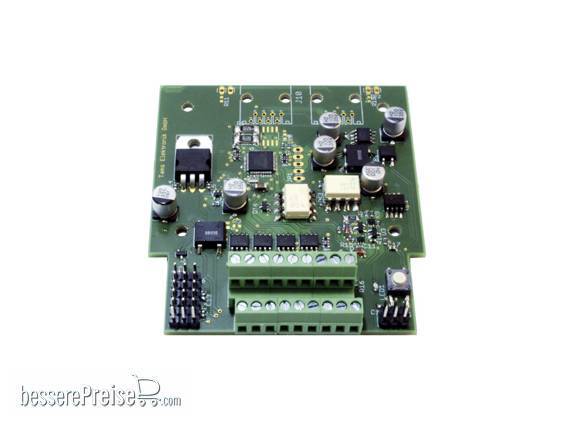

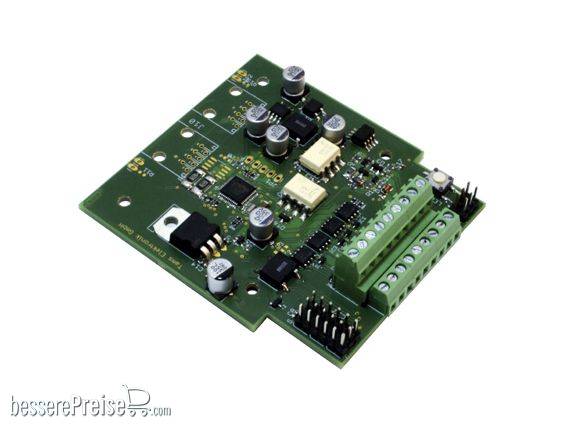

Tams Elektronik 43-03126-01 - Multi-Decoder MD-2 - Fertig-Baustein (aufgebaut und getestet)
Artikel-Nr.: 43-03126-01-tas
Mit Mausrad vergrößern / verkleinern
Artikel mit Tiefpreis-Option
Tams Elektronik 43-03126-01 - Multi-Decoder MD-2 - Fertig-Baustein (aufgebaut und getestet)
8-fach Servo- und 4-fach Weichen-/Schaltdecoder oder8-fach Servodecoder mit 8 Tastern
- zur Ansteuerung von 8 Servos
- zusätzlich 4 x 2 Ausgänge zum Anschluss von Tastern oder Magnetartikeln und/oder anderen Verbrauchern
| | Anwendungsbeispiel Betriebsmodus 1 Anschlussbereich 1: 8 Servos Anschlussbereich 2: a) 4 Magneartikel oder b) 8 sonstige Verbraucher oder Kombination aus a) und b)
|
| Anwendungsbeispiel Betriebsmodus 2: Anschlussbereich 1: 8 Servos Anschlussbereich 2: 8 Taster zum Hin- und Herschalten zwischen den beiden Endlagen der Servos (auch im reinen Analogbetrieb möglich) |
| Digitalformat | DCC, Motorola |
| Adressumfang | MM: 1.020 Weichenadressen DCC: 2.040 Weichenadressen |
| Rückmeldeformat | RailCom |
| Versorgungsspannung | Digitalspannung der Zentrale oder 14 - 20 V Wechselspannung |
| Stromaufnahme (ohne angeschlossene Verbraucher) ca. | 40 mA |
| Ausgänge Anschlussbereich 1 "Anreihklemmen" | 4 Ausgangspaare, je nach Betriebsmodus einsetzbar als 8 Schaltausgänge oder 4 Weichenausgänge max. Strom / Ausgang: |
| Ausgänge Anschlussbereich 2 "Stiftleisten" | 8 Servos max. Strom / Ausgang: 1.000 mA |
| Max. Gesamtstrom | Anschlussbereich 1: 1.000 mA (Dauer) Anschlussbereich 2: 1.000 mA |
| Max. Strom pro Ausgang - bis 2 Sekunden - Dauer | 1.500 mA 1.000 mA |
| Abmessungen der Platine (ca.) Abmessungen einschl. Gehäuse (ca.) | Platine: 72 x 82 mm einschl. Gehäuse: 100 x 90 x 35 mm |
| Gewicht der bestückten Platine (ca.) | 40 g |
| Gewicht einschl. Gehäuse (ca.) | 88 g |
| Hersteller: | Tams Elektronik |
| Produkttyp: | Decoder |
| Kategorie: | Tams Decoder |
