Tams Elektronik 41-04430-01 - LD-G-43 | Lokdecoder ohne Kabel

Tams Elektronik 41-04430-01 - LD-G-43 | Lokdecoder ohne Kabel
H0-Lokdecoder mit vielen Schalt- und Automatik-Funktionen

• empfohlene Nenngröße: H0
• Gesamtstrom: maximal 1.500 mA
• Motorstrom: maximal 1.000 mA
• 8 Schaltausgänge | maximaler Strom: je 300 mA
• 2 Schalteingänge
• SUSI-Schnittstelle

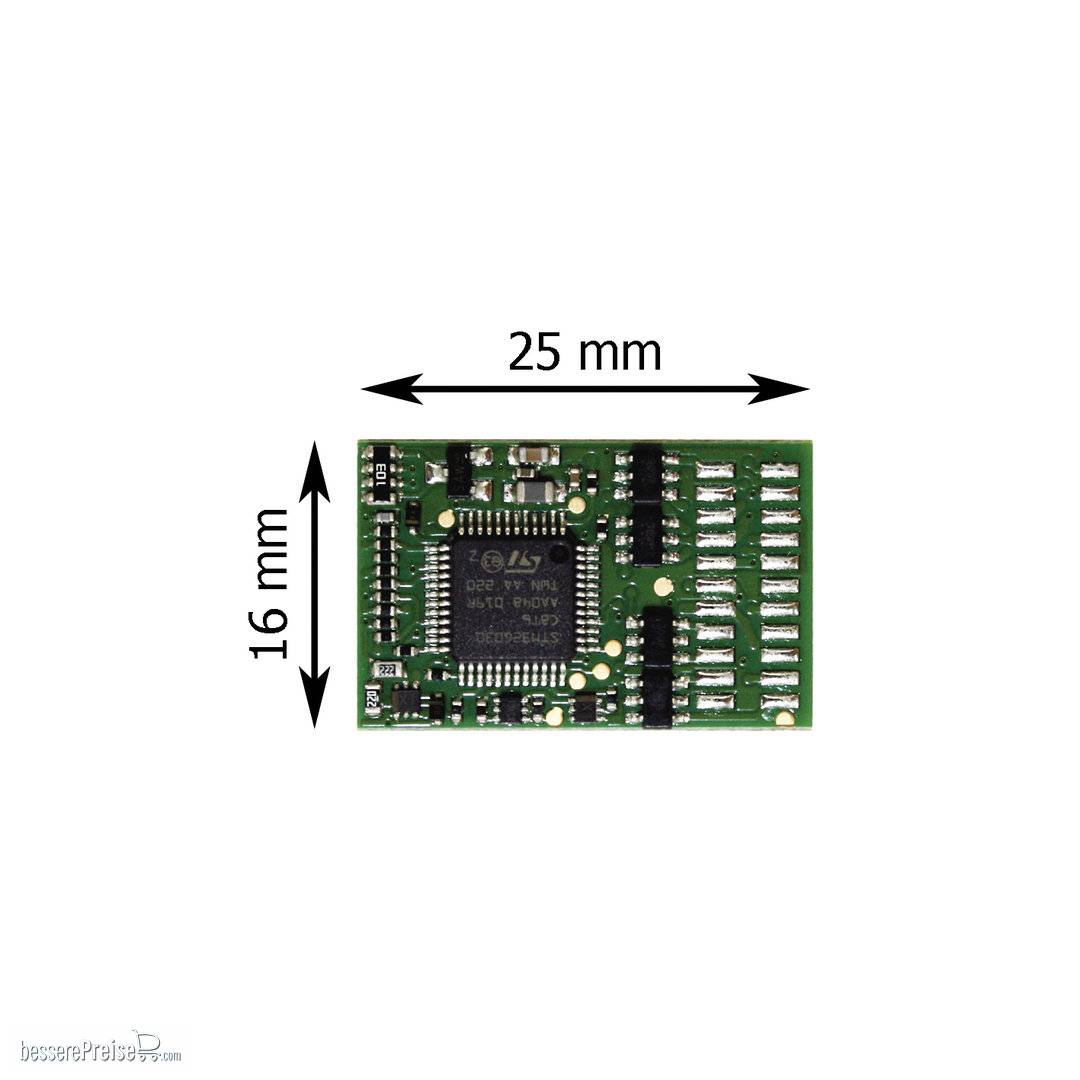

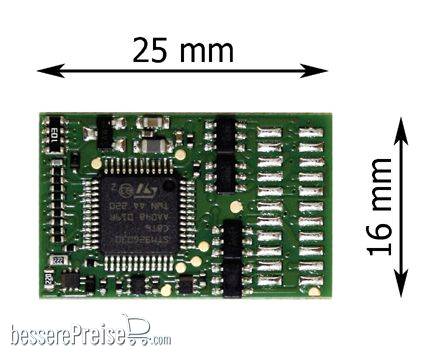

• Abmessungen: ca. 25 x 16 x 5,5 mm

• Motorarten: Gleichstrommotor, Glockenankermotor, Hochleistungsmotor (Märklin)

• Motorstrom: max. 1.000 mA

• Lastregelung: ja | Lastregelparameter einstellbar

• PWM-Periode: 25 kHz

• Geschwindigkeitskennlinie:

  • linear (Einstellung der Anfahr-, Mitten- und Höchstgeschwindigkeit)

  • ?oder individuelle Kennlinie (im 28-Fahrstufenmodus)

• Rangiergang:

  • Reduktion der in der Standard-Kennlinie definierten Spannung um ca. 50 %

  • ?schaltbar mit einer Funktion

• Anfahr- und Bremsverzögerung:

  • getrennt voneinander programmierbar

  • ?schaltbar mit einer Funktion

• Konstanter Bremsweg: ja

• Digitalformate:

  • DCC + MM II: ja (automatische Formaterkennung)
  • ?mfx: nein

  • ??Selectrix: nein?

• Rückmeldeformate:

  • RailCom: ja

  • ?mfx: nein

• Automatische Anmeldung

  • DCC-A: ja
  • RailCom plus: nein

  • ?mfx: nein

• Programmierung:

  • DCC: Einstellung der CVs (Direct Programming auf dem Programmiergleis, DCC-konform) oder POM (Programming on Main = Hauptgleisprogrammierung)
  • MM: Register

  • ?Function Mapping entsprechend RCN-227

• Adressumfang:

  • DCC: 127 oder 10.239

  • ?MM: 255

• Anzahl der Fahrstufen:

  • DCC: 14, 28 oder 128

  • ?MM: 14 oder 27b

• SDF-Verfahren: ja

• Anzahl der Schaltausgänge: 8 | max. Strom pro Ausgang: 300 mA

• Function mapping: ja | entsprechend RCN-227

• Funktionstasten:

  • DCC: F0 - F28

  • MM: F0 - F4, F5 - F9 über zweite Motorola-Adresse

• Effekte der Schaltausgänge:

  •
    Fahrtrichtungsabhängiges Schalten
  •
    Rangierlicht
  •
    Dimmen
  •
    invertiertes Schalten
  •
    Blinken. Einstellung der Blinkfrequenz jeweils gemeinsam für zwei Ausgänge.
  •
    Kicken
  •
    Sukzessives Auf- und Abdimmen
  •
    Feuer-Simulation
  •
    Ein-/Ausschalten be einer definierten Grenzsspannung (Geschwindigkeit)
  •
    Programmierung für Consist-Betrieb

  • Programmierung für Analogbetrieb

• Servo-Ausgang: nein

• SUSI-Schnittstelle: ja | Version classic SUSI entsprechend RCN-600

•
  Anzahl der Schalteingänge: 2

• Auslösung z.B. über Reedkontake oder Hall-Sensoren in Kombination mit Dauermagneten im Gleis

• Steuerleitung für Pufferschaltung entsprechend RCN 530 (schaltet gegen Masse), z.B. für Anschluss USV-mini

• Stützelko:

  • Kapazität: 100 bis 470 µF

  • Spannungsfestigkeit:  25 V im reinen Digitalbetrieb,    35 V im Analogbetrieb

• ABC-Bremsverfahren:  ja

• Automatischer Pendelzugbetrieb: ja | auf Basis des ABC-Verfahrens

• Bremsen bei Gleichspannung ("Märklin-Bremsstrecke"): ja

• Kuppelfunktionen: Ankuppel-Automatik: nein | Entkuppel-Automatik ("Entkuppel-Walzer"): ja

• Rangierfunktion
  Beim Umschalten in den Rangiergang (Reduzierung der Geschwindigkeit um ca. 50 %) kann z.B. gleichzeitig (mit der gleichen Funktion)

  • das Schluss-Signal für die aktive Fahrtrichtung ausgeschaltet und

  • an beiden Seiten das Dreilicht-Spitzensignal eingeschaltet werden.

• ?Geschwindigkeitsabhängiges Ein- und Ausschalten von Funktionen: ja

• Stop / Start mit einer Funktion

• Analogbetrieb: ja

  •
    geeignet für dauerhaften Analogbetrieb

  • automatische Analogerkennung

• Überlastschutz: ja

  • automatische Abschaltung des Motors bei Überschreitung des zulässigen Gesamtstroms oder einem Kurzschluss am Motorausgang ("Kurzschluss-Abschaltung")

• ohne Kabel

• mit angelöteten Anschlusskabeln an Motoranschlüssen, Stromabnehmern, Funktionsausgängen und Schalteingängen

• mit 8-poligem Stecker (NEM 652) und zusätzlichem Anschlusskabel für AUX2

• mit PluX22-Stecker (NEM 658 / RCN-122)
