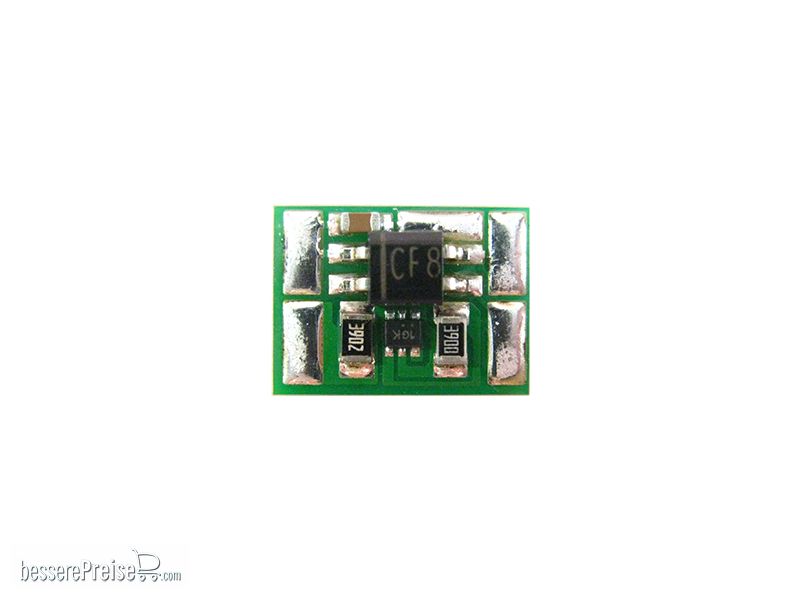

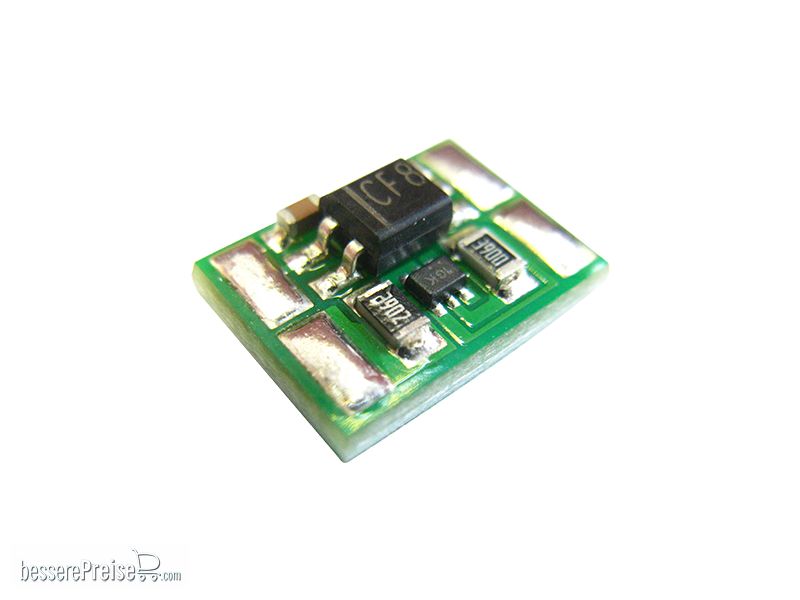

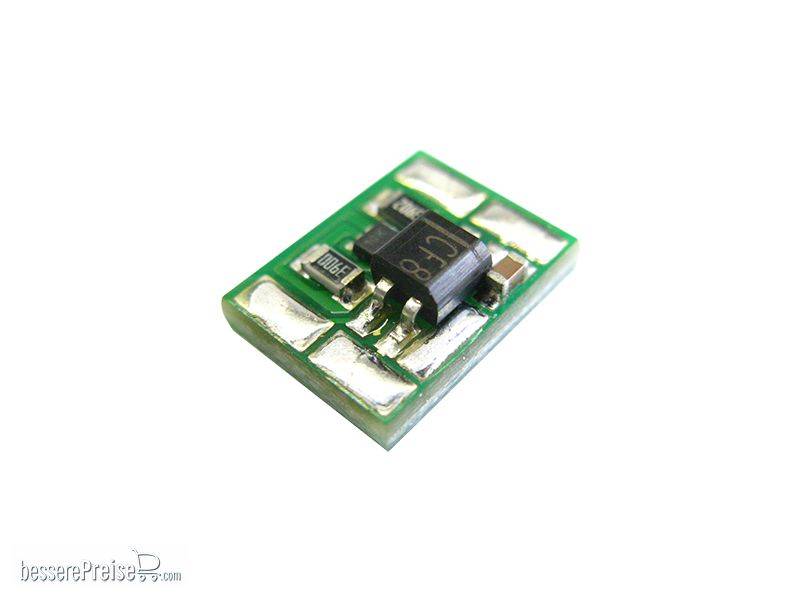

Schönwitz 50314 - 2mA Mini Miniatur Konstantstromquelle für LEDs KSQ2
Vorwiderstände waren gestern!
Dieser "intelligente Widerstand" versorgt Ihre LEDs auch bei Wechselspannung immer mit dem richtigen Strom.
Die Elektronik in der KSQ2 begrenzt den Strom unabhängig von
der Versorgungsspannung auf ca. 2mA. Ihre LED leuchtet in einem
Spannungsbereich zwischen 4V und 24V immer konstant. Anders als bei der KSQ1, kann die KSQ2 auch direkt an Ihrem Wechselspannungstransformator angeschlossen werden.
Es können je nach LED Typ und Eingangsspannung 11 LEDs in
Reihe angeschlossen werden. Auch eine Parallelschaltung ist möglich, dann teilt
sich der Strom auf die LEDs auf.

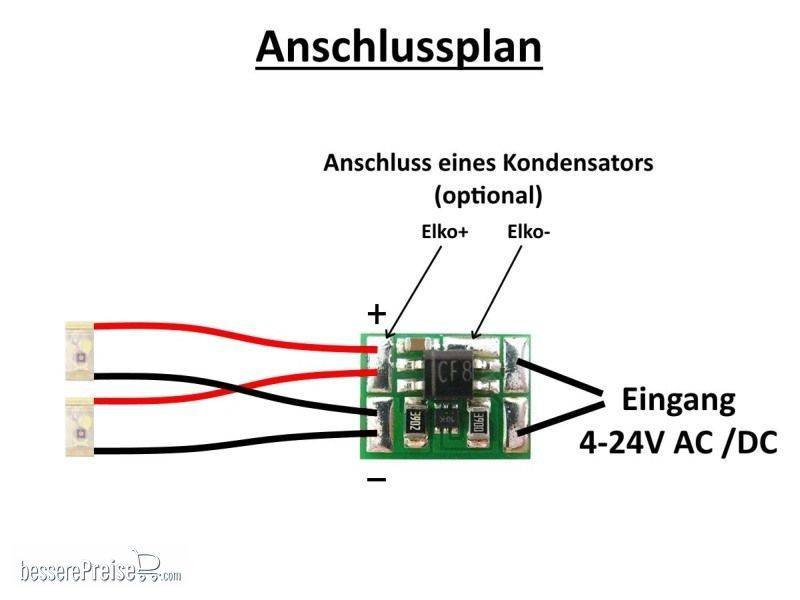

Die KSQ 2 hat zwei Anschlusspads an denen eine Gleich- oder Wechselspannung angeschlossen wird und zwei weitere Pads die als Ausgang + und - dienen.
Über das Anschlusspad am Brückengleichrichter kann zusätzlich noch ein
Pufferkondensator angeschlossen werden um z.B. eine flackerfreie
Zugbeleuchtung zu installieren.

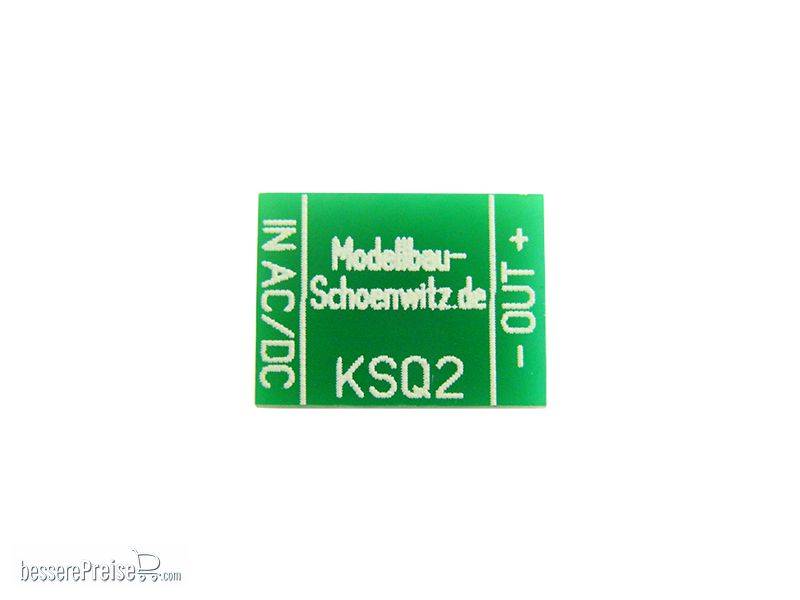

Alle Anschlusspads sind vorverzinnt, was ein einfaches verarbeiten ermöglicht. Auf der Platinenrückseite finden Sie nützliche Anschlusshinweise.
Technische Daten
- Eingestellter Strom ca. - 2mA
- Betriebsspannung - 4V bis 24V AC / DC
- Abmessungen LxBxH ca. - 11mm x 8mm x 3,5mm
- Gewicht ca.- 0,35g
- Spannungsabfall an dem Regler - ca. 1,5V
Stromtoleranz - +/- 10% möglich
