Schönwitz 50025 - Gleichrichter Brückengleichrichtermodul 25A
Artikel-Nr.: 50025-scn
Mit Mausrad vergrößern / verkleinern
Artikel mit Tiefpreis-Option
Schönwitz 50025 - Gleichrichter Brückengleichrichtermodul 25A
LEDs dürfen nicht an Wechselspannung betrieben werden, andernfalls verringert sich die Lebensdauer erheblich. Daher kommen die Brückengleichrichter-Module zum Einsatz. Sie machen aus der Trafo-Wechselspannung eine Gleichspannung.
Bauteil mit extrem viel Leistung! Ideal zur Gleichspannungsversorgung von der gesamten Anlage.
Der Gleichrichter muss an einen Kühlkörper oder einer Metallplatte durch das Loch in der Mitte befestigt werden. Es besteht bei großer Last Verbrennungsgefahr!

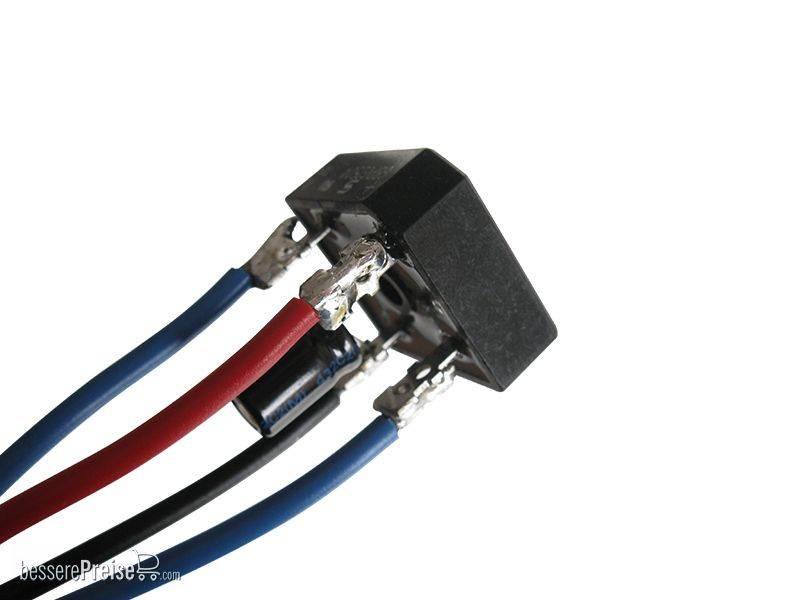

Verbaut wurde ein Brückengleichrichter mit einem Glättungskondensator.

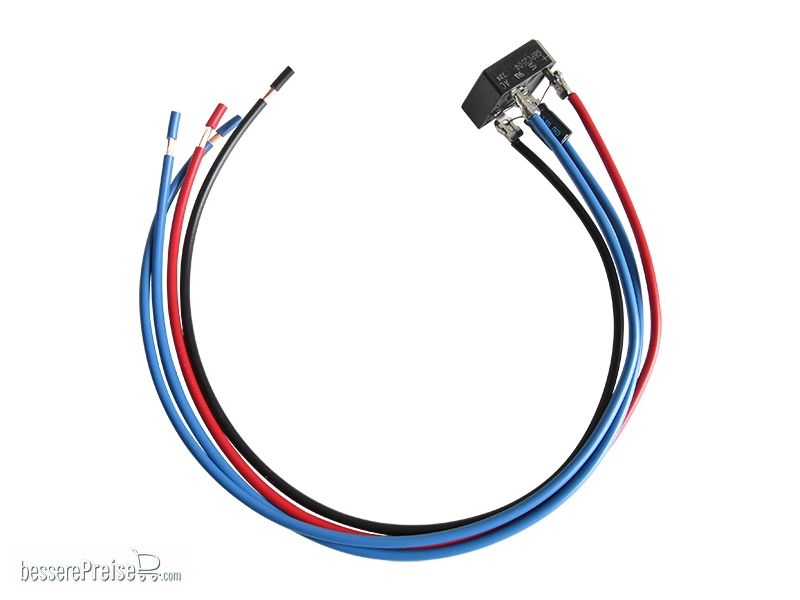

An den beiden blauen Kabeln wird der Trafo mit Wechselspannungsausgang angeschlossen. Das rote Kabel ist der PLUS-Pol und das schwarze Kabel ist der MINUS-Pol zur Versorgung von LEDs oder Car System Stopstellen.
Wichtig dabei ist, dass die Spannung max. 35V beträgt und das der Gleichrichter nicht überlastet wird (25A max., das entspricht ca. 1250 Standard LEDs).
Für kleinere Anwendungen haben wir auch noch ein kleines leistungsschwächeres Modul im Shop.
Technische Daten:
- Spannung am Ausgang: max. 35V
- Strom am Ausgang: max. 25A
- Modulgröße: ca. L = 2,8cm x B =2,8cm x H = 3,7cm
| Hersteller: | Schönwitz |
| Produkttyp: | Modellbahn Zubehör |
| Kategorie: | Schönwitz Module und Elektronik |
