Schönwitz 50240 - LED SMD 0603 mit Kupferlackdraht grün diffus
Artikel-Nr.: 50240-scn
Mit Mausrad vergrößern / verkleinern

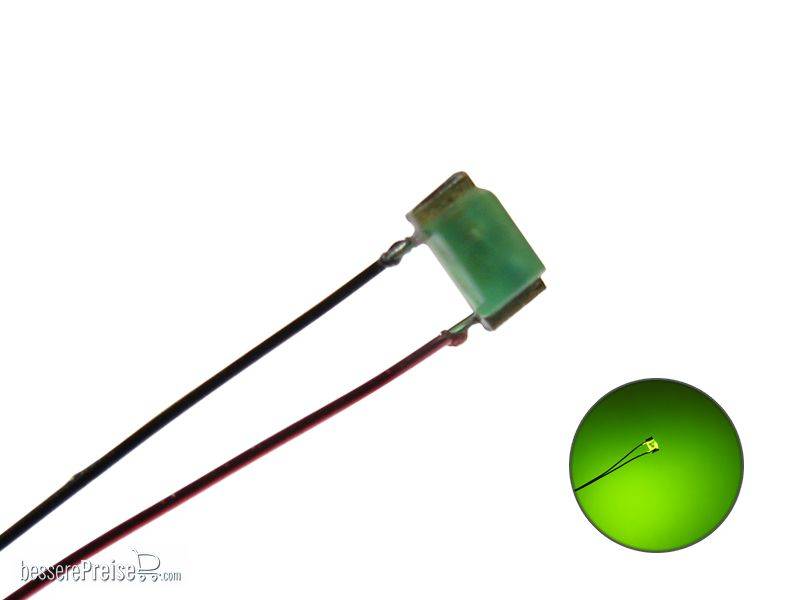

Schönwitz 50240 - LED SMD 0603 mit Kupferlackdraht grün diffus
Wir bieten hier eine LED (Bauform 0603), fertig verlötet mit 0,15mm dünnen und isoliertem Kupferlackdraht.
Das Gehäuse bzw. die Linse der Leuchtdiode ist grün eingefärbt.
Die Lackdrähte sind ebenfalls eingefärbt, der Plus-Pol rot und der Minus-Pol schwarz.
Technische Daten:
- Leuchtfarben - grün
- Linse - gelb diffus eingefärbt
- Anschlusskabel - ca. 150mm lang
- Polung - Plus-Pol rot und der Minus-Pol schwarz
- Durchmesser Kupferlackdraht - 0,15mm
- Strom - max. 20mA
- Spannung - 2V
- Abstrahlwinkel - ca. 120°
- Abmessungen der LED - L x B x H (1,6mm x 0,8mm x 0,65mm)
Hinweise zur Verwendung der LEDs
Betrieb an einem Standmodell mit einem Transformator
Um
diese LEDs an einem Standard Transformator mit Wechselspannungsausgang
betreiben zu können, benötigen Sie einen passenden Vorwiderstand (z.B.
4,7 KOhm) und eine Schutzdiode (z.B. 1N4148), um aus der für die LED schädlichen Wechselspannung eine Gleichspannung zu machen.
Betrieb in einem fahrbaren Car System Modell
Die
Akkuspannung von 1,2V oder 2,4V reicht in der Regel nicht aus, um
Standard LEDs zum Leuchten zu bringen. Sie müssen folgende Fälle
unterscheiden.
Akkuspannung 1,2V (Fahrzeug mit einer Akkuzelle) - PKW und andere kleine Fahrzeuge
Sie
brauchen für jede LED Farbe einen Spannungswandler, da rote, gelbe,
orange und grüne LEDs eine Flussspannung von 2,00V und weiße und blaue
LEDs eine Flussspannung von 3,00V benötigen.
Akkuspannung 2,4V (Fahrzeug mit zwei Akkuzellen) - LKWs und Busse
Rote,
gelbe, orange und grüne LEDs können direkt über einen 100 Ohm
Vorwiderstand an den Akku angeschlossen werden. Weiße und blaue LEDs
benötigen eine Flussspannung von 3,00V, die nur über einen
Spannungswandler zur Verfügung gestellt werden kann.
| Hersteller: | Schönwitz |
| Produkttyp: | Beleuchtung, Leuchten, Lampen |
| Kategorie: | Schönwitz LEDs, Lampen und Licht |
