Schönwitz 50203 - LED SMD 0402 mit Kupferlackdraht Draht Kabel blau
Artikel-Nr.: 50203-scn
Mit Mausrad vergrößern / verkleinern
Schönwitz 50203 - LED SMD 0402 mit Kupferlackdraht Draht Kabel blau

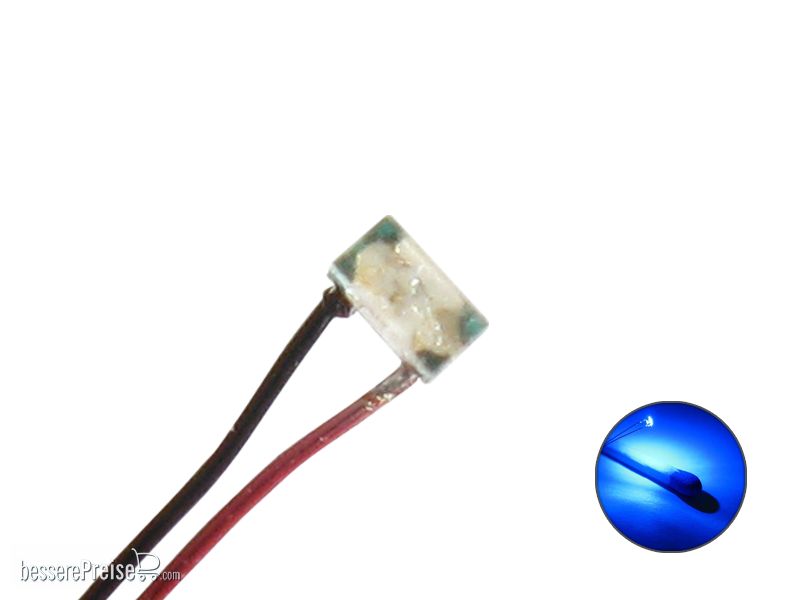

Wir bieten hier eine winzige LED (Bauform 0402), fertig verlötet mit 0,15mm dünnen und isoliertem Kupferlackdraht.
Die Lackdrähte sind eingefärbt, der Plus-Pol rot und der Minus-Pol schwarz.
Technische Daten:
- Leuchtfarbe - blau

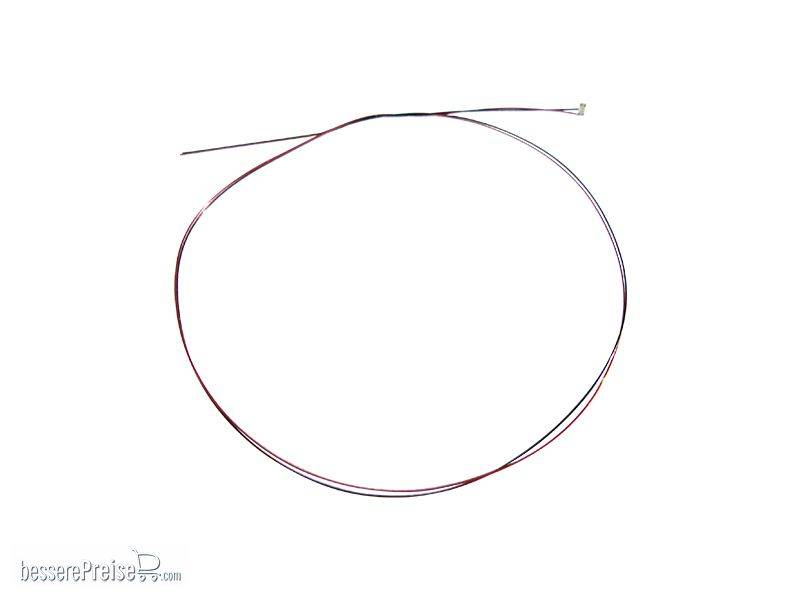

- Anschlusskabel - ca. 150mm lang
- Polung - Plus-Pol rot und der Minus-Pol schwarz
- Durchmesser Kupferlackdraht - 0,15mm
- Spannung - max. 3,0V
- Strom - max. 20mA
- Abstrahlwinkel - ca. 120°
- Leuchtstärke - ca. 55mcd
- Gehäusefarbe - gelb diffus
- Abmessungen der LED - L x B x H (1,0mm x 0,5mm x 0,5mm)
Hinweise zur Verwendung der LEDs
Betrieb an einem Standmodell mit einem Transformator
Um
diese LEDs an einem Standard Transformator mit Wechselspannungsausgang
betreiben zu können, benötigen Sie einen passenden Vorwiderstand (z.B.
4,7 KOhm) und eine Schutzdiode (z.B. 1N4148), um aus der für die LED schädlichen Wechselspannung eine Gleichspannung zu machen.
Betrieb in einem fahrbaren Car System Modell
Die
Akkuspannung von 1,2V oder 2,4V reicht in der Regel nicht aus, um
Standard LEDs zum Leuchten zu bringen. Sie müssen folgende Fälle
unterscheiden.
Akkuspannung 1,2V (Fahrzeug mit einer Akkuzelle) - PKW und andere kleine Fahrzeuge
Sie
brauchen für jede LED Farbe einen Spannungswandler, da rote, gelbe,
orange und grüne LEDs eine Flussspannung von 2,00V und weiße und blaue
LEDs eine Flussspannung von 3,00V benötigen.
Akkuspannung 2,4V (Fahrzeug mit zwei Akkuzellen) - LKWs und Busse
Rote,
gelbe, orange und grüne LEDs können direkt über einen 100 Ohm
Vorwiderstand an den Akku angeschlossen werden. Weiße und blaue LEDs
benötigen eine Flussspannung von 3,00V, die nur über einen
Spannungswandler zur Verfügung gestellt werden kann.
| Hersteller: | Schönwitz |
| Produkttyp: | Beleuchtung, Leuchten, Lampen |
| Kategorie: | Schönwitz LEDs, Lampen und Licht |
