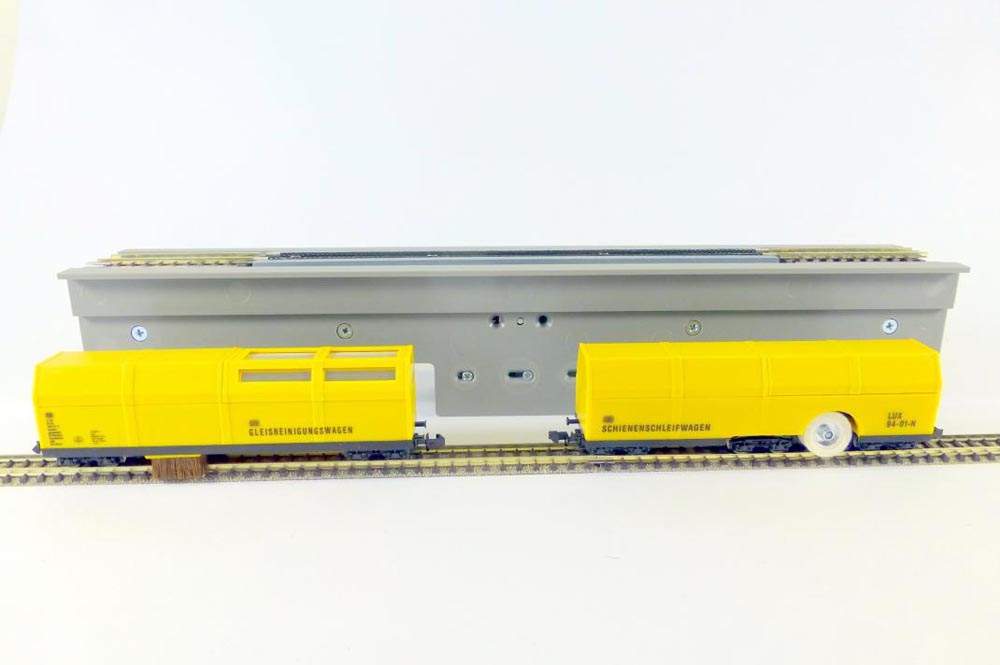

Lux 9679 - N-3er Packung 02 (Art.-Nr. 9070, 9470 + 9310.7 als Set).

Lux 9679 - N-3er Packung 02 (Art.-Nr. 9070, 9470 + 9310.7 als Set).
Mit dem Gleisstaubsaugerwagen beseitigen Sie auf Ihren Gleisanlagen ...
- Staub- und Schmutzpartikel aus der Umluft und dem Geländebau
... und erreichen somit:
- Funktionssicherheit der Modellbahnfahrzeuge
- sichere Stromabnahme von der Schiene
- störungsfreien Digitalbetrieb

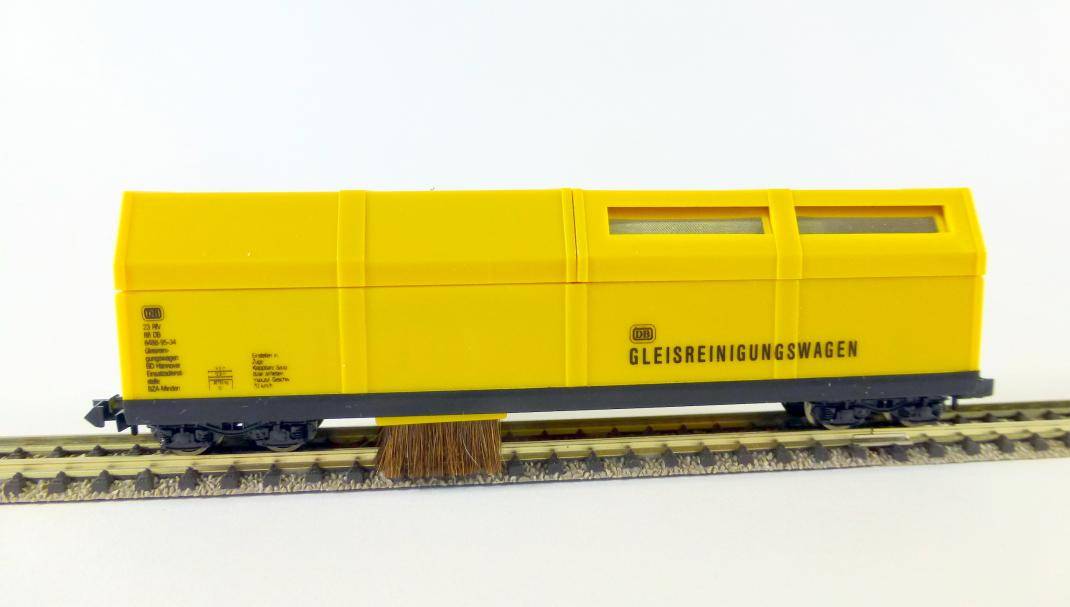

Der fahrbare und vollfunktionsfähige Lux-Gleisstaubsaugerwagen für alle Spur N-Gleis- und Steuerungssysteme wurde speziell für die Beseitigung der losen Staub- und Schmutzpartikel im gesamten Gleisbereich geschaffen. Erfahrungsgemäß sind es gerade diese Schmutzablagerungen aus der Umluft und dem Geländebau, die eine sichere Funktion der feinmechanischen Bauteile (Getriebe, Kuppelstangen, Achslager, Stromkontakte etc.) beeinträchtigen. Bereits feinste Verschmutzungen am Schienenkopf können zu erheblichen Betriebsstörungen führen.
Die innovative und zuverlässige Reinigungstechnik des Lux-Gleisstaubsaugerwagens ist in ein Schienenfahrzeug eingebaut, so dass auch besonders unzugängliche Stellen Ihrer Modellbahnanlage wie Tunnelstrecken, Schattenbahnhöfe und fahrleitungsüberspannte Gleisanlagen problemlos gereinigt werden können. Die wartungsfreien Betriebszeiten der Schienenfahrzeuge lassen sich somit deutlich erhöhen.
Der Gleisstaubsaugerwagen wird über die Fahrspannung mit Strom versorgt und kann von handelsüblichen Triebfahrzeugen gezogen oder geschoben werden. Er besitzt keinen Antrieb zur Fortbewegung. Das Fahrzeug ist mit einer 4-Punkt-Stromaufnahme ausgerüstet. Die Reinigungstechnik wird von einem langlebigen und wartungsfreien Glockenankermotor (Faulhaber1) angetrieben.
Die innovative Steuerelektronik SSF-09 (Automatische Start-/Stopp-Funktion) arbeitet bewegungsorientiert. Wenn der Wagen auf dem stromversorgten Gleis bewegt wird (durch eine Lokomotive gezogen oder geschoben) schaltet sich die Reinigungstechnik automatisch ein. Kommt der fahrende, aktivierte Reinigungswagen zum Stehen (z. B. Signalhalt), schaltet sich die Reinigungstechnik automatisch aus. Der Reinigungswagen kann auf analog und digital gesteuerten Anlagen eingesetzt werden..

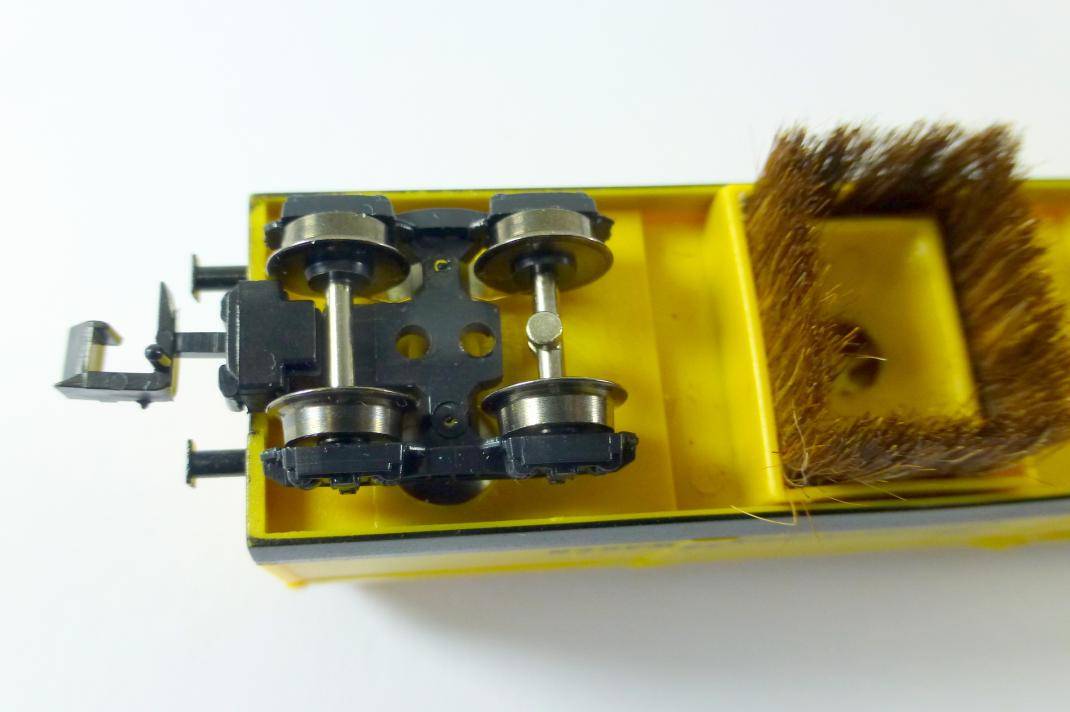

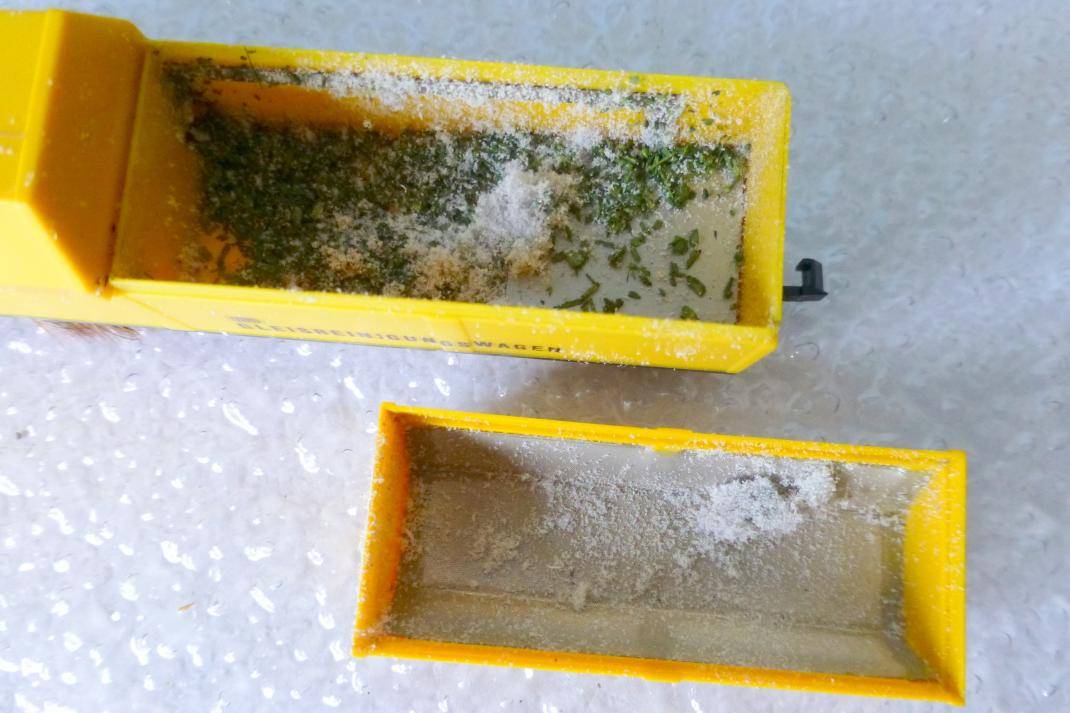

Das Bürstenrähmchen ist am Chassisboden auswechselbar fixiert. Somit wird eine optimale Wirkungsweise der Bürste in Schwellenhöhe gewährleistet. Die Saugbürste löst die Feinstpartikel vom Schwellenrost und der Schiene. Über die Saugdüse werden die Schmutzpartikel einem Sammelbehälter zugeführt. Die angesaugt Luft entweicht über einen Mikrofilter in der Abdeckung vom Staubbehälter.
Technische Daten:
Das Fahrzeug wurde unter Berücksichtigung der Normen Europäischer Modellbahnen konstruiert und ist patentrechtlich geschützt. Der N-Gleisstaubsaugerwagen kann mit handelsüblichen Halbwellen- und Impulsbreitensteuerungen eingesetzt werden.
- Spannungsversorgung 0-25 Volt DC
- Stromaufnahme ca. 30mA
- max. Motorspannung 5 Volt DC
- Einheitskupplung nach NEM 256
- Gewicht ca. 50 Gramm
- Länge ü. Puffer 115,5 mm
- Breite 21,7 mm
- Höhe über Schienenoberkante 31,5 mm
Mit dem N-Schienenschleifwagen beseitigen Sie auf Ihren Gleisanlagen ...
- festgefahrene Öl- und Schmutzrückstände
- Ablagerungen durch Haftreifenabrieb
- Oxydschichten am Schienenkopf
... und erreichen somit:
- wesentlich höhere Betriebsstunden der Fahrzeuge
- sichere Stromabnahme von der Schiene
- störungsfreien Fahrbetrieb

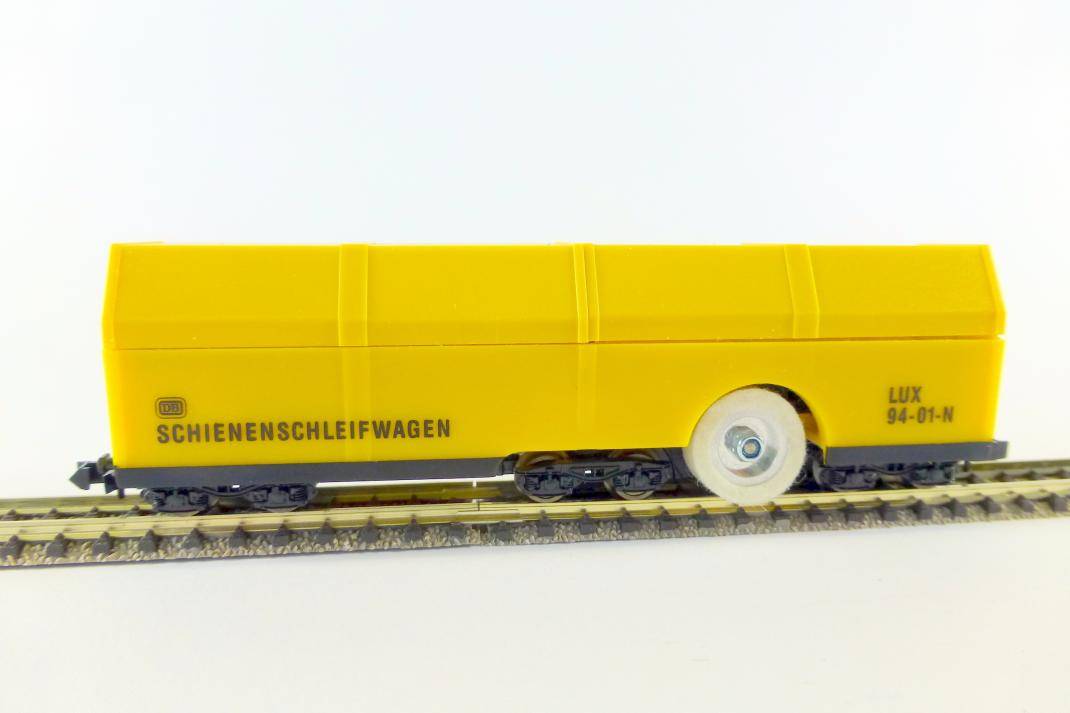

Der vollfunktionsfähige, fahrbare N-Schienenschleifwagen für alle N-Gleis- und Steuerungssysteme wurde speziell zur Beseitigung von festgefahrenen Öl- und Schmutzrückständen an der Schiene entwickelt. Bereits feinste Verschmutzungen am Schienenkopf können zu erheblichen Betriebsstörungen führen.
Durch den Einbau der innovativen und zuverlässigen Reinigungstechnik in ein Schienenfahrzeug können auch besonders unzugängliche Stellen Ihrer Gleisanlage wie Tunnelstrecken, Schattenbahnhöfe und fahrdrahtüberspannte Gleisanlagen problemlos gereinigt werden. Die wartungsfreien Betriebszeiten der Schienenfahrzeuge lassen sich somit deutlich erhöhen und eine sichere Stromabnahme von der Schiene wird erreicht.
Der Schienenschleifwagen wird über die Fahrspannung mit Strom versorgt und kann von handelsüblichen Triebfahrzeugen gezogen oder geschoben werden. Er besitzt keinen Antrieb zur Fortbewegung. Das Fahrzeug ist mit einer 4-Punkt-Stromaufnahme ausgerüstet. Die Reinigungstechnik wird von einem langlebigen und wartungsfreien Glockenankermotor (Faulhaber1) angetrieben. Der Antriebsblock ist vollkommen geschlossen und somit optimal gegen Verschmutzung geschützt.
Die innovative Steuerelektronik SSF-09 (automatische Start- / Stopp-Funktion) arbeitet bewegungsorientiert. Wenn der Wagen auf dem stromversorgten Gleis bewegt wird (durch eine Lokomotive gezogen oder geschoben), schaltet sich die Reinigungstechnik automatisch ein. Kommt der fahrende, aktivierte Reinigungswagen zum Stehen (z. B. Signalhalt), schaltet sich die Reinigungstechnik automatisch aus.

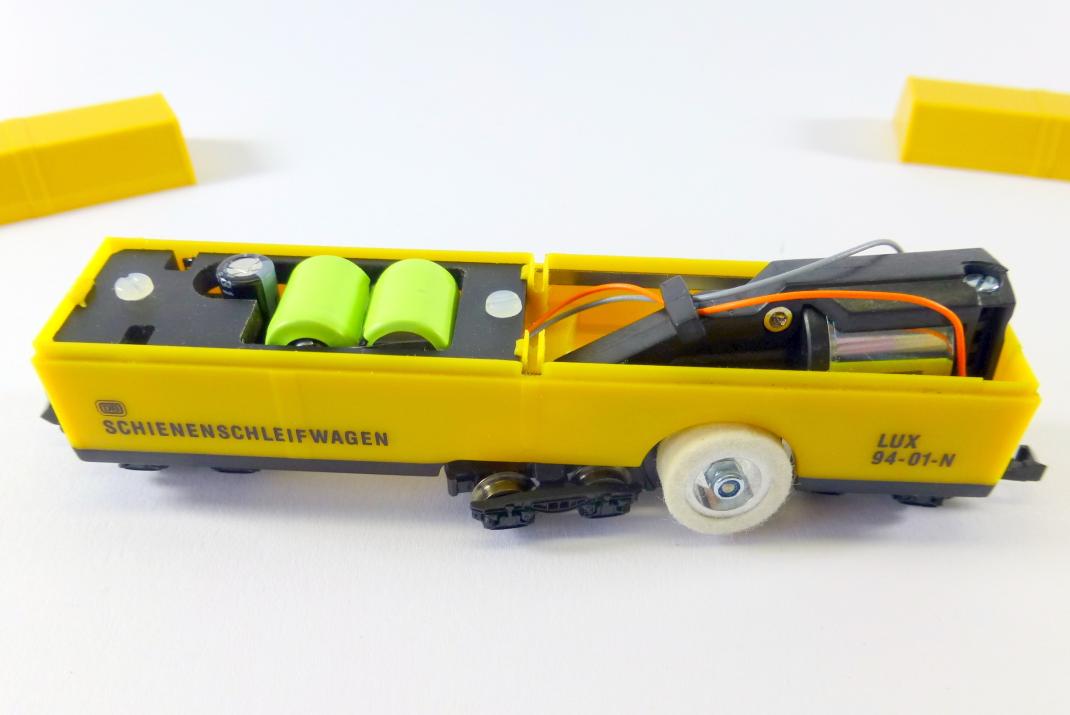

Der Reinigungswagen kann auf analog und digital gesteuerten Anlagen eingesetzt werden. Die im Schleifwagen mitgeführte und über die Gleisspannung geladene Akkustation puffert den Motor der Reinigungstechnik bei Stromunterbrechung an der Schiene (z. B. durch Verschmutzung). Somit erhalten wir dem Schienenschleifwagen seine Reinigungswirkung auch bei kurzen, stromlosen Gleisabschnitten.
Die hochtourig getriebene, radial wirkende Reinigungstechnik läuft rotierend über den Schienenkopf und lässt sich über eine Höhenstellschraube justieren. Durch die Anordnung der Drehgestelle ist der Schienenschleifwagen in den Kurven- und Weichenbereichen besonders laufsicher. Eine spezielle Kurvenanlenkung der Polierronden sorgt auch bei komplizierten Fahrstraßen für eine optimale Reinigungswirkung.
Die überwiegend weichen Poliermaterialien legen sich auch geringfügig um den Schienenkopf und reinigen somit die äußerst kritische Innenseite des Profilkopfes bei möglichst geringer Haftreibung. Die besonders gute Zugänglichkeit der Reinigungstechnik macht das Wechseln (Erneuern) der Polierronde sehr einfach. Zur Reinigung der Gleisanlagen stehen unterschiedliche Materialien zur Verfügung. Serienmäßig wird der N-Schienenschleifwagen mit Filzronden (Art.-Nr. 9417-lux) ausgerüstet.
Technische Daten:Das Fahrzeug wurde unter Berücksichtigung der Normen Europäischer Modellbahnen konstruiert und ist patentrechtlich geschützt. Der Schienenschleifwagen kann mit handelsüblichen Halbwellen- und Impulsbreitensteuerungen eingesetzt werden.
Wichtig! Die im Fahrzeug mitgeführte Steuerplatine schützt den Motor vor Überspannung und sorgt für eine gleichbleibende Drehrichtung der Ronden.
- Spannungsversorgung 0-25 Volt DC
- Stromaufnahme ca. 200 mA
- max. Motorspannung 2 Volt DC
- Einheitskupplung NEM 356
- Gewicht ca. 56 Gramm
- Höhe über Schienen Oberkante 31,5 mm
- Länge ü. Puffer 111 mm
- Breite 21,8 mm
N-Radreinigungsanlage zum Einbau in die Gleisanlage mit Faulhaber-Motor, analog und digital einsetzbar. - Säubert getriebene und nicht getriebene Räder schienengebundener Modellbahnfahrzeuge - Beseitigt Öl- und Schmutzrückstände an den Rädern und somit erreichen Sie Saubere Radlaufflächen der Lokomotiven und Wagen - Entölte Haftreifen -Funktionssicherheit der Modellbahnfahrzeuge
Die Radreinigungsanlage ...
- säubert getriebene und nicht getriebene Räder schienengebundener Modelbahnfahrzeuge
- beseitigt Öl- und Schmutzrückstände an den Rädern
... und Sie erreichen somit:
- saubere Radlaufflächen der Lokomotiven und Wagen
- entölte Haftreifen
- Funktionssicherheit der Modellbahnfahrzeuge

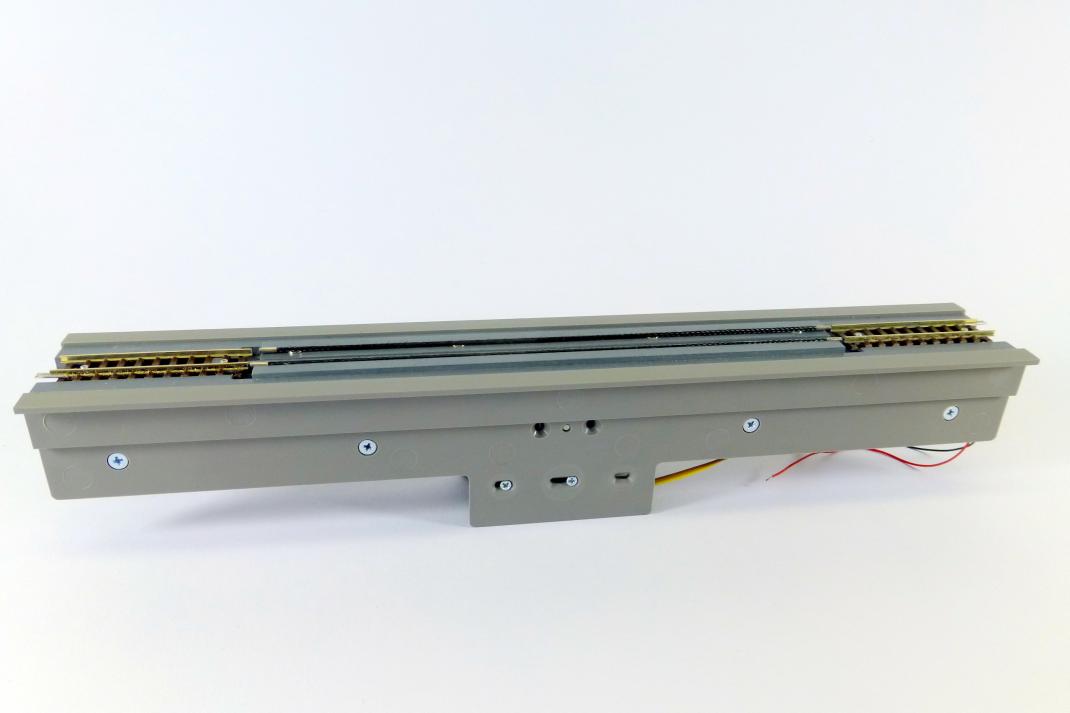

Die mit Fahrspannung (analog und digital) versorgte und somit befahrbare N-Radreinigungsanlage säubert getriebene und nicht getriebene Räder schienengebundener Modellbahnfahrzeuge von Öl- und Schmutzrückständen. Das Gerät ist für Lokomotiven und Wagen gleichermaßen geeignet und kann integriert in Modellbahnwagen von kompletten Zügen be-/überfahren werden.

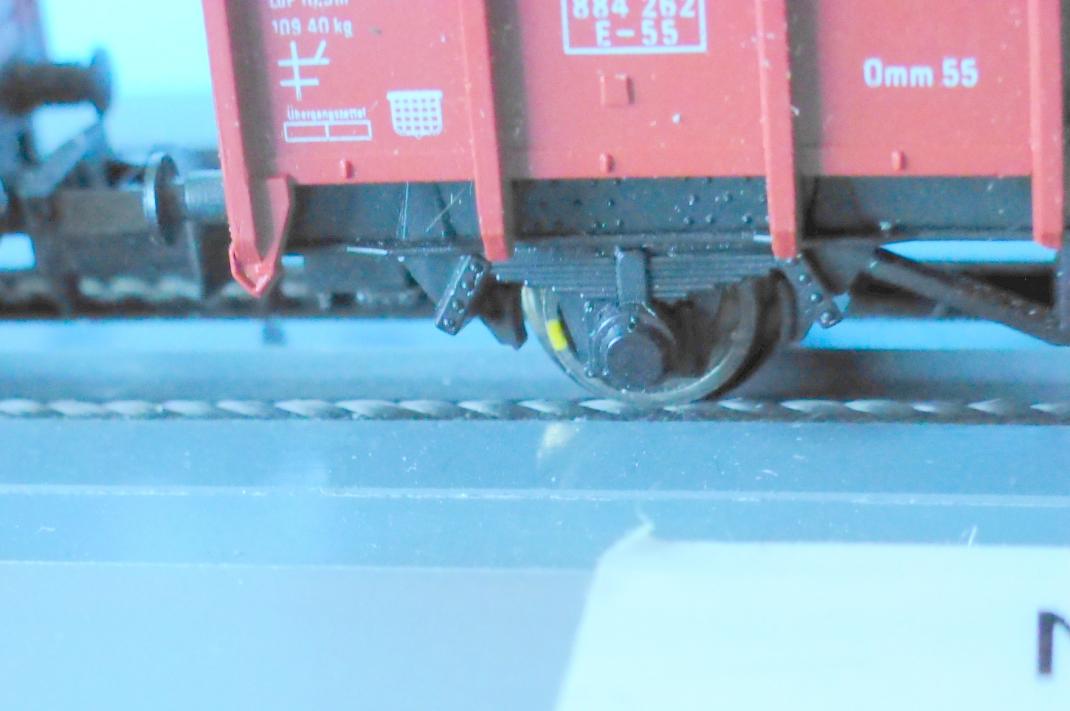

Die mit einem 12 Volt DC -Motor (Faulhaber1) angetriebene Radreinigungstechnik lässt zwei Polierstäbe unter dem Lok-und Wagenrad oszillieren. Somit stellt sich eine Reinigungswirkung an der Radlauffläche von Lokomotiven und Wagen ein. Die auf den 183 mm langen Reinigungsstäben abrollende Radlauffläche wird somit auch bei größeren Raddurchmessern komplett gereinigt.

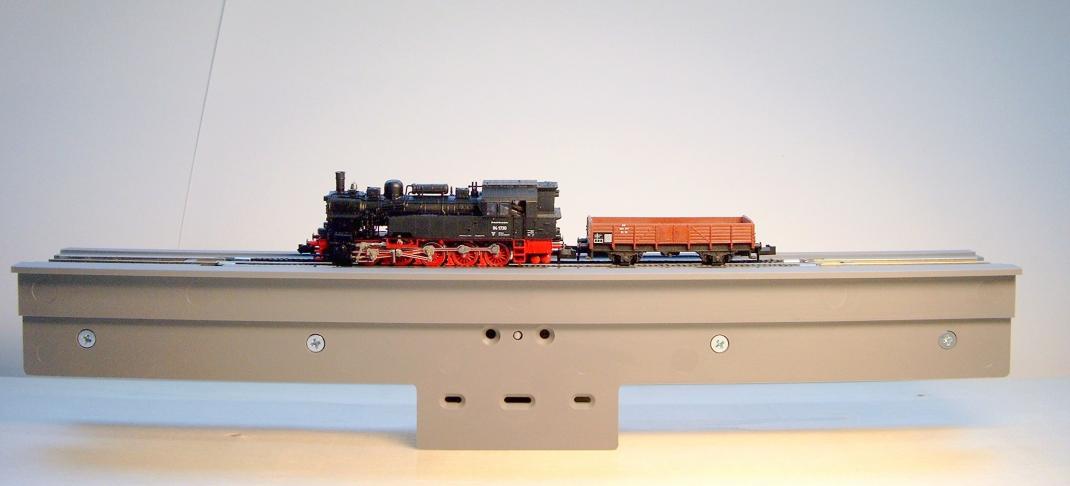

Bei Einspeisung einer geringen Fahrspannung drehen sich dann bei stehender Lokomotive die Räder. Nicht angetriebene Räder (z. B. Wagenräder) werden durch das Abrollen der Radlauffläche (Fortbewegung) auf den oszillierenden Polierstäben gereinigt. Dazu wird der Wagen manuell oder durch die ziehende bzw. schiebende Lokomotive bewegt. Ein manuell zeitaufwendiges Reinigen der Radlaufflächen entfällt. Ihre Lokomotiven und Wagen erhalten saubere Radlaufflächen für eine optimale Kontaktierung zwischen Schiene und Rad.
Der Motor der Radreinigungsanlage wird mit einer geregelten Gleichspannung von 0-12 Volt (DC) betrieben. Eine entsprechende Versorgungsspannung liefern handelsübliche Modellbahntrafos. Im Digitalbetrieb wird dem Motor ein Lok-Decoder mit hochfrequenter Motoransteuerung vorgeschaltet.
Beim Einbau- und Tischgerät sind die Reinigungsflächen identisch. Während das Einbaugerät in die Modellbahnanlage integriert wird, liefern wir Ihnen das Tischgerät einsatzbereit auf einem Acrylglassockel montiert. Zur digitalen Ansteuerung wird die Radreinigungsanlage mit einem systemkompatiblen Decoder (kann auch nachgerüstet werden) geliefert. Steuerungsspezifische Decoder (ggf. gegen Aufpreis) bauen wir wunschgemäß ein. Bitte bei der Bestellung angeben.
Die Radreinigungsanlage zum Einbau sollte an einer gut zugänglichen Stelle, möglichst in einem Nebengleis der Modellbahnanlage installiert werden. Für den Einbau wird ein rechteckiger Trassenbrettausschnitt von Länge 300 mm, Breite 40 mm und Höhe 55 mm (von der Trassenbrettoberkante) benötigt.
Technische Daten:
Die Radreinigungsanlage wurde unter Berücksichtigung der Normen Europäischer Modellbahnen konstruiert und ist patentrechtlich geschützt.
Die Spannungsversorgung des Antriebsmotors der Radreinigungsanlage darf nicht mit Halbwellen- und Impulsbreitensteuerung erfolgen.
- Spannungsversorgung 0-12 Volt (DC)
- Spannungsversorgung digital Multiprotokolldecoder (Motorola- DCC- Selectrix-Format)
- Stromaufnahme ca. 100 mA
- maximale Motorspannung am Reinigungsantrieb 12 Volt DC
- Reinigungslänge Tisch- und Einbaugerät 183 mm
- Einbaumaße Einbaugerät Länge 300 mm, Breite 40 mm, Höhe 50 mm
- Außenmaß Tischgerät: Länge 900 mm, Breite 70 mm, Höhe 62 mm
