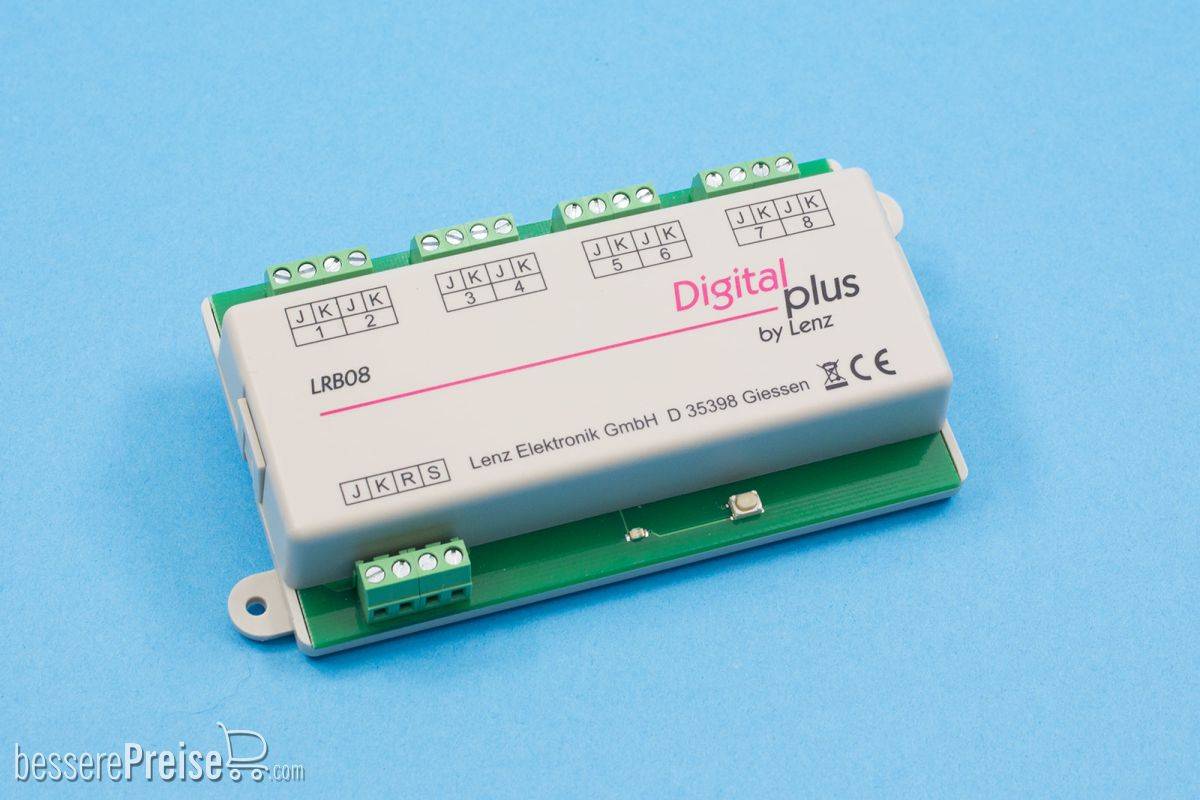

Lenz 11230 - LRB08 Belegt- und Rückmelder mit 8 Ausgängen
Der LRB08 ist ein kombinierter Belegt- und Rückmelder. Es können 8 Gleisabschnitte unabhängig überwacht werden. Die Meldung der Zustände erfolgt über den R,S-Bus an die Zentrale LZV200 (LZV100, LZ100).
Die maximale Strombelastbarkeit jedes Abschnitts beträgt 4A. Die Gesamtbelastbarkeit (Stromfluss an allen Ausgängen) darf 5A nicht überschreiten.
Belegt- und Rückmelde-Baustein LRB08
Der LRB08 verfügt über 8 Ausgänge, an die acht zu überwachende Gleisabschnitte angeschlossen werden. Der im LRB08 arbeitende Mikroprozessor fragt die Eingänge zyklisch ab. Wird ein Stromfluss in den angeschlossenen Gleisabschnitt festgestellt, wird dies bei der nächsten Abfrage der LZ100/LZV100/LZV200 mitgeteilt. Wird das Gleis wieder frei (es fließt kein Strom mehr), so wird diese Änderung ebenfalls mitgeteilt. Die 8 Meldeeingänge verfügen über eine einstellbare Verzögerungszeit. Diese wirkt so:
Wird ein Belegtzustand festgestellt, wird diese Information sofort an die Zentrale übermittelt. Wird der Gleisabschnitt wieder frei, wird dies erst nach Ablauf der eingestellten Verzögerung an die Zentrale übermittelt.
Die Grafik (anklicken zur Vergrößerung) zeigt zunächst die relativ aufwändige Verdrahtung mit LB101 und LR101. Das danach folgene Bild zeigt die erheblich einfachere Verdrahtung mit LRB08.
Beispiel:
Eine Lok fährt in einen Gleisabschnitt hinein, so wird der "Besetzt-Zustand" unmittelbar an die Zentrale gemeldet. Verlässt die Lok den Abschnitt wieder, so dauert es die eingestellte Verzögerungszeit, bis der "Frei-Zustand" an die Zentrale gemeldet wird. Wird während der Ausfahrt z.B. durch schlechten Rad-Schiene-Kontakt der Stromfluss kurzzeitig unterbrochen, so wird dieser vermeintliche "frei"-Zustand nicht sofort an die Zentrale gemeldet, sondern lediglich die Verzögerungszeit gestartet.
Stellt sich vor Ablauf der Verzögerungszeit wieder ein Stromfluss ein, bleibt es bei "belegt". Erst wenn der Stromfluss für die Dauer der Verzögerungszeit dauerhaft wegfällt, wird der betreffende Abschnitt als "frei" an die Zentrale gemeldet.
Die Verzögerungszeit kann in einem Bereich von 10msec bis 2,55sec in Schritten von 10msec eingestellt werden. Die Werkseinstellung ist 500msec. Die maximale Belastbarkeit der Ausgänge beträgt je 4A, die Gesamtbelastbarkeit (Stromfluss an allen Ausgängen) darf 5A nicht überschreiten.
LR100, LR101 und LRB08 können gemeinsam eingesetzt werden.
| Hersteller: | Lenz |
| Produkttyp: | Digitales |
| Kategorie: | Lenz Rückmeldung, RailCom & Zubehör |
Lenz Elektronik GmbH
Vogelsang 14, 35398, Gießen, Deutschland
49640390010, lenz-elektronik.de, support@lenz-elektronik.de
