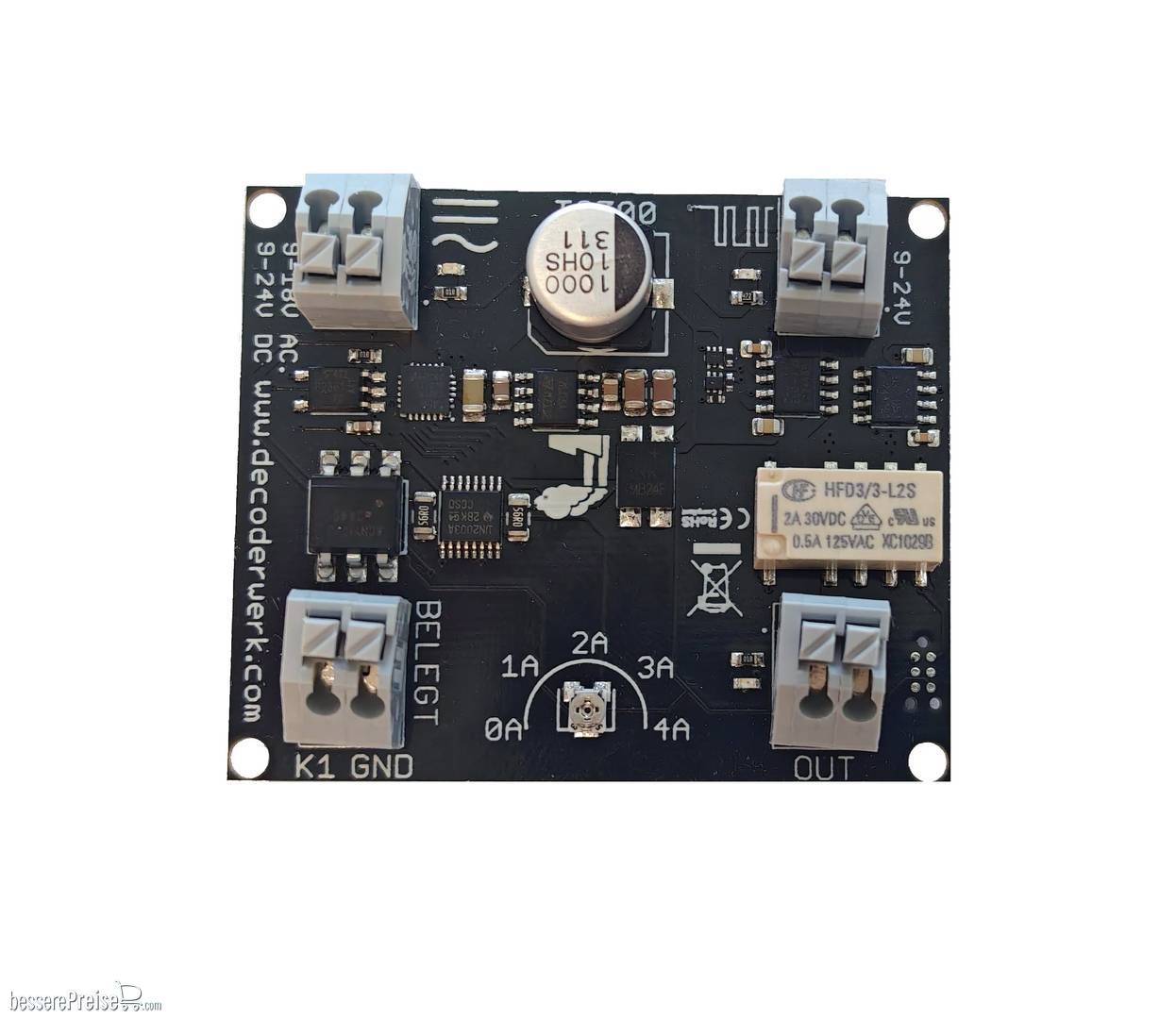

Decoderwerk 00201 - 00201 5A Kehrschleifenmodul analog + digital, Protokollunabhängig mit Belegtmeldung, RailCom

Decoderwerk 00201 - 00201 5A Kehrschleifenmodul analog + digital, Protokollunabhängig mit Belegtmeldung, RailCom

• Das Modul verfügt über 2 Ausgänge.
• Das Modul arbeitet ohne Sensorgleise völlig kurzschlussfrei
• Das Modul besitzt eine Stromüberwachung der Kehrschleife und damit einen Belegtmeldeausgang
• Der Betrieb kann mit DCC oder Märklin®  Motorola erfolgen als auch analog (DC und AC)
• Das Modul eignet sich für Kehrschleifen, Gleisdreiecke als auch Drehscheiben
• 100% Qualitätsprüfung aller Decoder
  Entwicklung und Produktion in Deutschland
  Wir verwenden ausschließlich Bauteile namhafter Markenhersteller

• Gleisdreicke aller Spurweiten
• Kehrschleifen aller Spurweiten
• Drehscheiben aller Spurweiten

• Aufbauen
  • 9-24V Gleisspannung
  Der Decoder wird direkt durch die Gleisspannung versorgt. Es kann ebenso eine gesonderte Spannungsversorgung angeschlossen werden (für analog zwingend)
• Leistung
  • 9-24V Gleichspannung
  • 5A Strom
• Bedarf
  • Ruhestrom unter 10mA
  Der Decoder selbst benötigt im Ruhezustand unter 10mA. Der Strombedarf des Ausgangs hängt vom angeschlossenen Artikel ab.
• Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.

• Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über eine automatische hochleistungsstrommesseinrichtung mit der es möglich ist durch aufwendige Analyse der Stromwerte kurzschlussfrei zu arbeiten ohne Sensorgleise zu benötigen
• Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CVs aktualisiert werden. Dank RailCom ist auch ein Auslesen möglich. Ebenso wird die Relaisschaltrichtung übermittelt
• Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CVs gelesen und geschrieben werden.

• Standard Erfolgt die Einstellung der Stromerkennungsgrenze über das integrierte Poti.
• Information Das Modul besitzt einen fein einstellbare Belegtmeldeausgang
• Verdreht Die Polarität des Gleisausgangs als auch des Gleiseingangs (Signaleingang) spielt keine Rolle
• Kleine Schritte Es lassen sich alle Werte und Grenzen fein einstellen

• Anschlüsse Das Modul verfügt über separate Spannungsversorgung, Signaleingang als auch Belegterkennungsausgang für reguläre Rückmeldemodule aus Masseprinzip (bspw. unser 00801)
• Befestigung Das Modul verfügt über 4 Schraublöcher M3 zur einfachen Montage am Untergrund.
