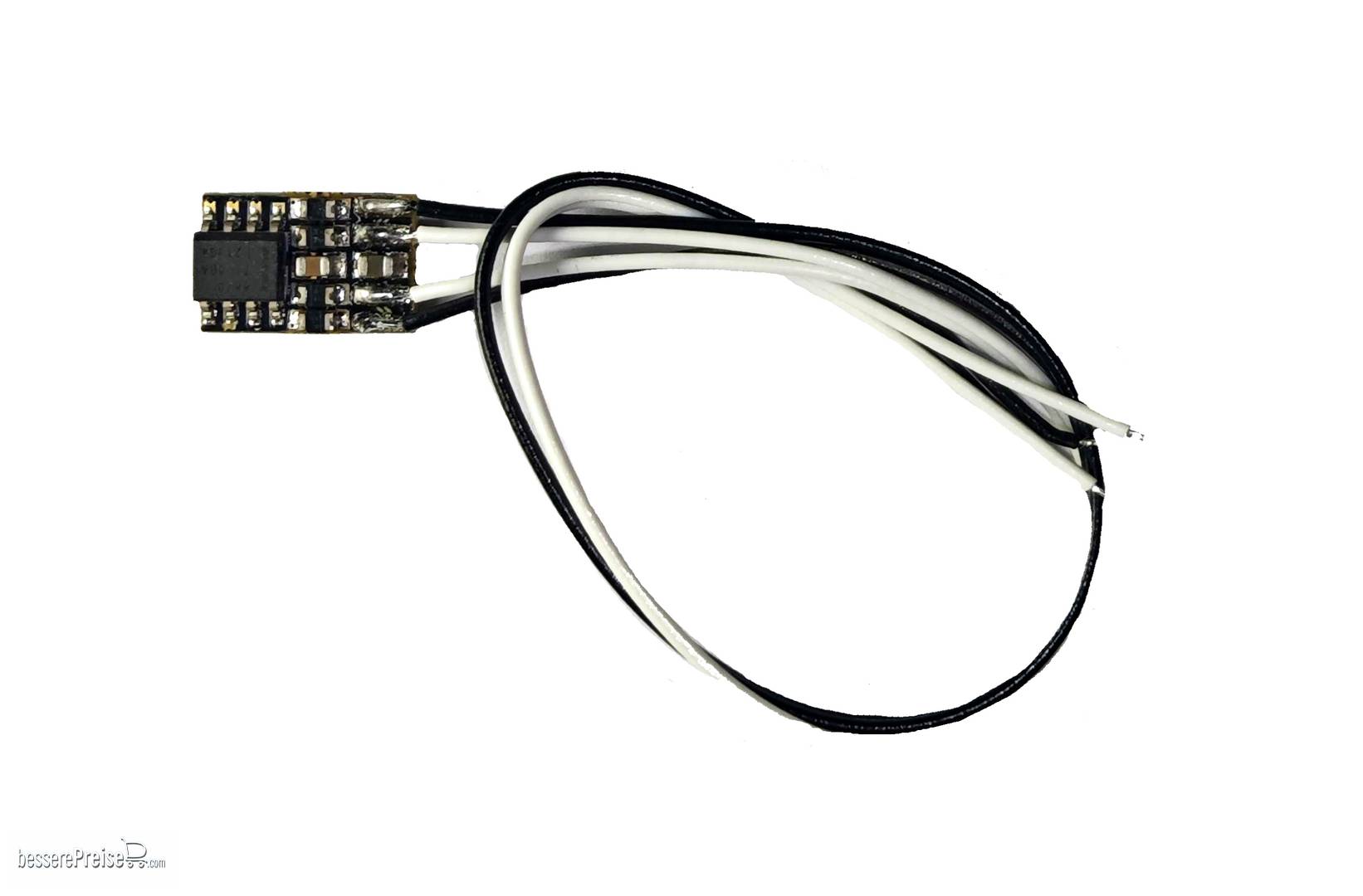

Decoderwerk 40101 - 40101 Weichendecoder zur Steuerung von 1 Motorantrieb und KATO® Weichen

Decoderwerk 40101 - 40101 Weichendecoder zur Steuerung von 1 Motorantrieb und KATO® Weichen

• Der Decoder verfügt über 1 Ausgang.
• Der Betrieb kann mit DCC oder Märklin®  Motorola erfolgen.
• Der Decoder eignet sich für Weichen mit Motorantrieb oder für Weichen mit polarisierten Gleichstromantrieben.

• 100% Qualitätsprüfung aller Decoder
  Entwicklung und Produktion in Deutschland
  Wir verwenden ausschließlich Bauteile namhafter Markenhersteller

• LGB®  Weichenantriebe
• KATO®  Weichen auch Hosenträger
• Tomix
• Rokuhan
• Conrad

• für alle Motoren und Antriebe mit 2 Anschlussleitungen


• Aufbauen
  • 9-24V Gleichspannung
  • 9-18V Wechselspannung
  • 9-24V Gleisspannung
  Es können kostengünstige Steckernetzteile verwendet werden. Der Decoder kann auch direkt durch die Gleisspannung versorgt werden.
• Leistung
  • 9-24V Gleichspannung
  • 2A pro Ausgang
  Jeder Ausgang kann mit 2A belastet werden und liefert 9-24V Gleichspannung. Der Decoder kann insgesamt mit maximal 2A belastet werden.
• Bedarf
  • Ruhestrom unter 10mA
  Der Decoder selbst benötigt im Ruhezustand unter 10mA. Der Strombedarf der Ausgänge hängt vom angeschlossenen Artikel ab. Wir empfehlen ein Netzteil mit 2A.
• Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.
• Langer Schluss Die Decoder verfügen über eine Laderegelung, so dass die Zentrale beim Start nicht fälschlicherweise einen Kurzschluss diagnostiziert.

• Individuell Jedem Ausgang kann eine individuelle Adresse zugewiesen werden. Die Adressen sind frei wählbar.
• Sozial Eine Adresse kann mehrfach vergeben werden. Bei Aufruf der Adresse werden alle Ausgänge geschaltet, die dieser Adresse zugeordnet sind.
• Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CVs aktualisiert werden.
• Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CVs gelesen und geschrieben werden.

• Standard Standardmäßig macht jeder Ausgang kleine Schritte mit einem Schaltimpuls von 4 Sekunden.
• Individuell Die Schaltzeiten können für jeden Ausgang individuell konfiguriert werden.
• Kleine Schritte Du kannst den Schaltimpuls individuell einstellen. Dabei sind Schaltimpulse von 100ms bis 25 Sekunden möglich. Und das in kleinen Schritten von 100ms.
• Für Immer Jeder Ausgang kann als Dauerbetrieb konfiguriert werden. Der gewählte Anschluss eines Ausganges wird mit Strom versorgt, bis der jeweils andere Anschluss aktiviert wird.

• Anschlüsse Vorverkabelt mit 4 Anschlusskabeln zum direkten Anschluss


• Drehscheibe Das Steuerungssignal DCC oder Märklin Motorola ist über Optokoppler angebunden und damit galvanisch komplett getrennt.
• Abmessungen 12x8mm, 4mm hoch
