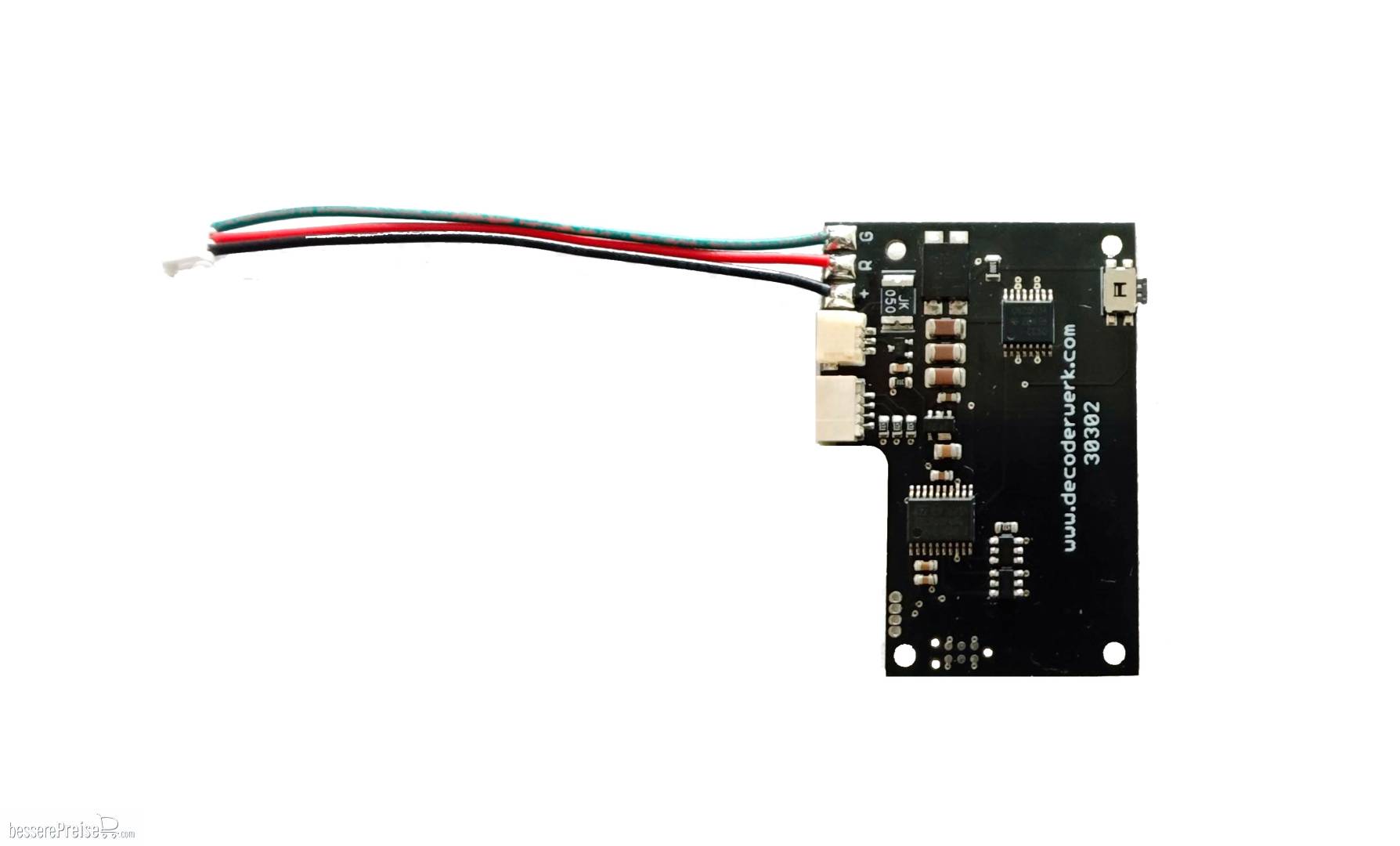

Decoderwerk 30302 - 30302 Weichendecoder zur Steuerung einer Märklin/Trix C-Gleis schlanken Doppelkreuzungsweiche 12,1°

Decoderwerk 30302 - 30302 Weichendecoder zur Steuerung einer Märklin/Trix C-Gleis schlanken Doppelkreuzungsweiche 12,1°

• Der Decoder verfügt über 3 Ausgänge.
• Der Betrieb kann mit DCC oder Märklin®   Motorola erfolgen.
• Der Decoder eignet sich zur Steuerung von Märklin® /TRIX ®    C-Gleis schlanke Doppelkreuzungsweiche und den optionalen Weichenlaternen.
• 100% Qualitätsprüfung aller Decoder
  Entwicklung und Produktion in Deutschland
  Wir verwenden ausschließlich Bauteile namhafter Markenhersteller

• Decoder  Der Decoder ist die ideale Alternative für die Einbau-Digital-Decoder 74467.
• Antriebe  Der Decoder kann direkt an die elektrischen Weichenantriebe 74490, 74491 und 74492 angeschlossen werden.
• Märklin C-Gleis  Der Decoder kann direkt in die schlanke Doppelkreuzungsweiche 24720 eingesetzt und angeschlossen werden.
• TRIX C-Gleis  Der Decoder kann direkt in die schlanke Doppelkreuzungsweiche 62720 eingesetzt und angeschlossen werden.


• Aufbauen
  • 9-24V Gleisspannung
  Der Decoder wird direkt durch die Gleisspannung versorgt. Es kann eine gesonderte Spannungsversorgung angeschlossen werden bei Bedarf.
• Leistung
  • 9-24V Gleichspannung
  • 1A Strom
  Die Ausgänge können mit 1A belastet werden und liefern 9-24V Gleichspannung.
• Bedarf
  • Ruhestrom unter 5mA
  Der Decoder selbst benötigt im Ruhezustand unter 5mA. Der Strombedarf des Ausgangs hängt vom angeschlossenen Artikel ab.
• Kurzer Schluss  Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.

• Künstliche Intelligenz  Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
• Fernsteuerung  Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CVs aktualisiert werden.
• Inspektion  Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CVs gelesen und geschrieben werden.

• Standard  Standardmäßig macht der Ausgang kleine Schritte mit einem Schaltimpuls von 400ms.
• Es werde Licht  Der Decoder untertützt die Steuerung der Weichenlaterne und stellt beim Start des Decoders automatisch die letzte Schaltung der Weichenlaternen wieder her.
• Kleine Schritte  Du kannst den Schaltimpuls individuell einstellen. Dabei sind Schaltimpulse von 10ms bis 2.550ms möglich. Und das in kleinen Schritten von 10ms.
• Logisch  Für Zentralen die kein eigenes Schaltsymbol für die Dreiwegweiche haben, wie z.B. die Märklin Mobile Station, erzeugt die Schaltlogik automatisch die notwendigen Umschaltbefehle.

• Anschlüsse  Der Decoder verfügt über alle Anschlusskabel zum direkten Einbau in eine Märklin C-Gleis-Dreiwegweiche.
• Befestigung  Der Decoder kann einfach im Innenbett einer C-Gleis-Dreiwegweiche von Märklin oder TRIX befestigt werden.

• Nicht für Kinder unter 3 Jahren geeignet.
• Nur für den Hausgebrauch.

CE-Kennzeichnung Achtung: Nicht geeignet für Kinder unter 15 Jahren. Dieses Produkt ist kein Spielzeug. Bestimmungsgemäßer Gebrauch RoHS-Konformitätserklärung WEEE-Hinweis Dieses Produkt ist ein Modellbauartikel für anspruchsvolle Modellbauer und Sammler und kein Spielzeug. Das Produkt ist dazu bestimmt, im Rahmen einer Modellanlage eingesetzt zu werden. Es darf ausschließlich mit den von micron-dynamics dafür empfohlenen Zubehörartikeln bzw. Anbauten betrieben werden. micron-dynamics Produkte sind grundsätzlich für den Hobbygebrauch konzipiert und konstruiert, nicht für den Dauerbetrieb. Benutzer ohne Vorkenntnisse im Umgang mit Modellbau-Elektronik sollten eine Einführung durch erfahrene Modellbauer erhalten. Das Produkt ist kein Spielzeug und nicht für Kinder unter 15 Jahren. Allgemeine Sicherheitshinweise (Zu Ihrer Sicherheit) Lesen Sie die Bedienungsanleitung sorgfältig vor Gebrauch und halten Sie sie beim Produkt verfügbar. Beachten Sie die Sicherheitshinweise und Warnungen in der Bedienungsanleitung und am Produkt. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter. Betreiben Sie das Produkt nur in einwandfreiem Zustand. Wenn das Produkt nicht oder nicht mehr richtig funktioniert: wenden Sie sich an den micron-dynamics Kundendienst. Betreiben Sie das Produkt nur unter Aufsicht. Dieses Produkt sowie Zubehör (Klebstoffe, Farben, Messer, usw.) unbedingt außerhalb der Reichweite von Kindern halten. Das Produkt nur an Netzspannung gemäß Typenschild anschließen. Lassen Sie das Netzkabel oder andere Kabel niemals lose herabhängen. Das Kabel kann zur Stolperfalle werden oder beschädigt werden. Nur so weit in Ihrem Produkt Akkus vorhanden sind: Betrieb des Produkts mit ungeeigneten Akkus kann Explosionen auslösen und zu schweren Verletzungen und Sachschäden führen. Verwenden Sie nur micron-dynamics Original-Akkus in einwandfreiem Zustand und des gleichen Typs, wie der ausgetauschte Akku. Beim Verschlucken eines Magneten besteht Lebensgefahr. Suchen Sie in diesem Fall sofort einen Arzt auf. Temperatur- und Feuchtigkeitsbedingungen Das Produkt sollte nur in einer trockenen Umgebung und bei einer Umgebungstemperatur zwischen -20°C und 60°C verwendet werden. Setzen Sie das Produkt niemals direkter Sonneneinstrahlung oder Feuchtigkeit aus. Reinigung und Pflege Verwenden Sie zur Reinigung nur trockene, weiche Tücher. Tauchen Sie das Produkt niemals in Wasser und verwenden Sie keine chemischen Reinigungsmittel, die die Elektronik beschädigen könnten. Die EU-Richtlinie 2011/65/EU über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten schreibt die Einhaltung von Grenzwerten für folgende Substanzen vor: Blei, Quecksilber, Sechswertiges Chrom jeweils 0,1%. Polybromiertes Biphenyl (PBB), Polybromiertes Diphenylether (PBDE) jeweils 0,1% Cadmium 0,01%. micron-dynamics stellt die Konformität der in diesem Dokument beschriebenen Produkte zu dieser Richtlinie sicher, indem zur Fertigung der Produkte ausschließlich Bauteile, Platinen, und sonstige Komponenten eingesetzt werden, die laut Bestätigung der jeweiligen Hersteller selbst RoHS konform sind. Brandgefahr Produkt nicht unbeaufsichtigt betreiben. Trennen Sie das Produkt bei längerer Abwesenheit von der Versorgungs- bzw. Netzspannung. Produkt bei Schmorgeruch oder Rauchentwicklung sofort von der Spannungsversorgung trennen. Akkus nur mit dem vom Hersteller empfohlenen Ladegerät laden. Akkus niemals überladen. Halten Sie unbedingt die angegebenen Ladezeiten ein. Nicht wiederaufladbare Batterien dürfen nicht wieder aufgeladen werden (Brand- und Explosionsgefahr!). Wenn eine Steuerung, ein Trafo oder ein Netzteil über mehrere Ausgänge verfügt, dürfen diese weder parallel noch seriell miteinander verbunden werden. Kabelquerschnitte immer in Abhängigkeit von den angeschlossenen Verbrauchern wählen und ggf. nach Erfordernis absichern. Bei zu klein gewählten Querschnitten besteht Brandgefahr. Gefahr von Personen- und Sachschäden Stromschlaggefahr - Vermeiden Sie Lebensgefahr durch Stromschlag. Anschlussdrähte niemals in eine Steckdose einführen. Nehmen Sie nie ein Produkt mit Beschädigungen oder schadhaftem Netzkabel in Betrieb. Bei Hinweisen auf Beschädigungen, beispielsweise Schmorgeruch, trennen Sie das Produkt unverzüglich vom Netz und wenden Sie sich an den micron-dynamics Kundendienst. Wenn das Netzkabel dieses Produkts beschädigt wird, muss es direkt bei micron-dynamics repariert werden. Achten Sie darauf, dass das Netzkabel nicht eingeklemmt wird oder an scharfen Kanten scheuert. Öffnen und reparieren Sie das Produkt niemals selbst. Nehmen Sie keine Veränderungen am Produkt vor, die nicht in der Bedienungsanleitung beschrieben sind. Das Produkt enthält stromführende Teile. Nach dem Öffnen des Produkts besteht Lebensgefahr. Reparaturen dürfen ausschließlich von microndynamics durchgeführt werden. Um das Produkt vollständig und sicher vom Stromnetz zu trennen, ziehen Sie den Netzstecker aus der Netzsteckdose. Produkte, die mit dem hier abgebildeten Symbol "durchgestrichener Mülleimer" gekennzeichnet sind, dürfen am Ende ihrer Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern müssen an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol der durchgestrichenen Mülltonne auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Wertstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Entnehmen Sie vor einer Verschrottung des Produkts ggf. enthaltene Batterien oder Akkus. Hinweise gemäß BattG (Batteriegesetz) Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus an einer kommunalen Sammelstelle oder im Handel vor Ort gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten, aber auch wichtige Rohstoffe, wie z.B. Eisen, Zink,
