Größe: Spur H0 - TT - N - Z

Versandstufe: 1*

Artikel-Nr.: 30103-dec

Details

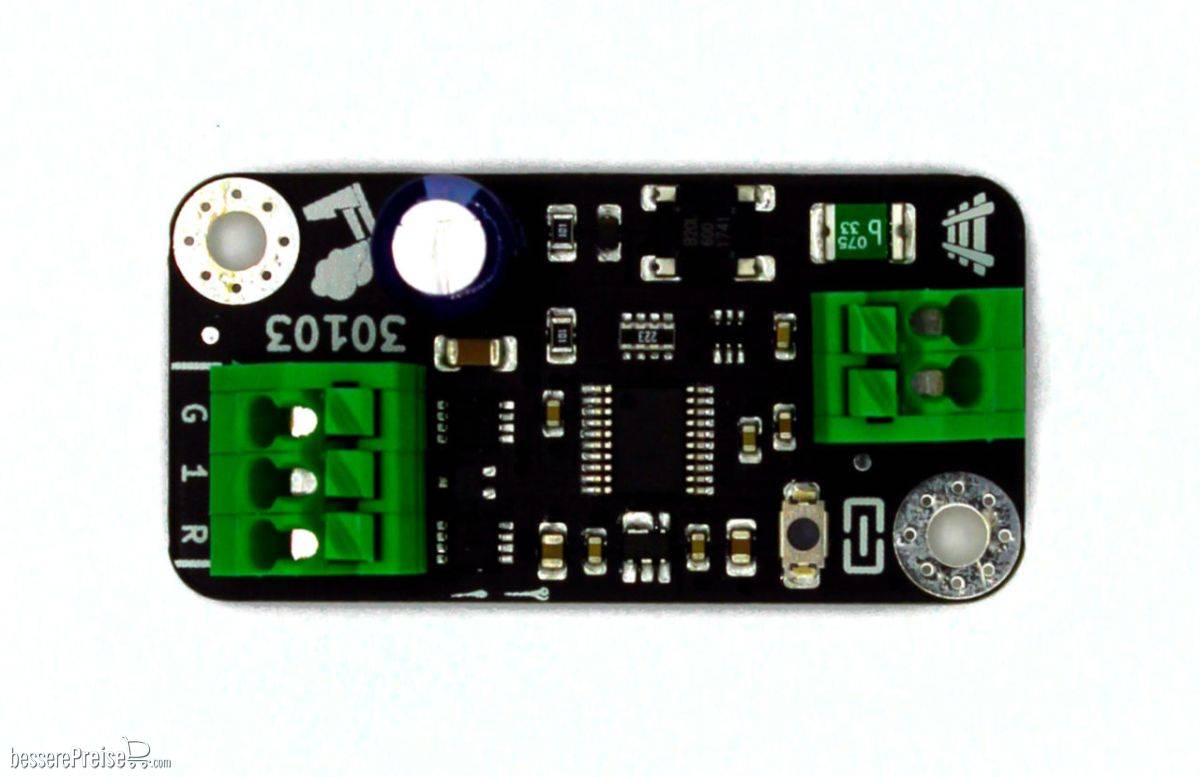

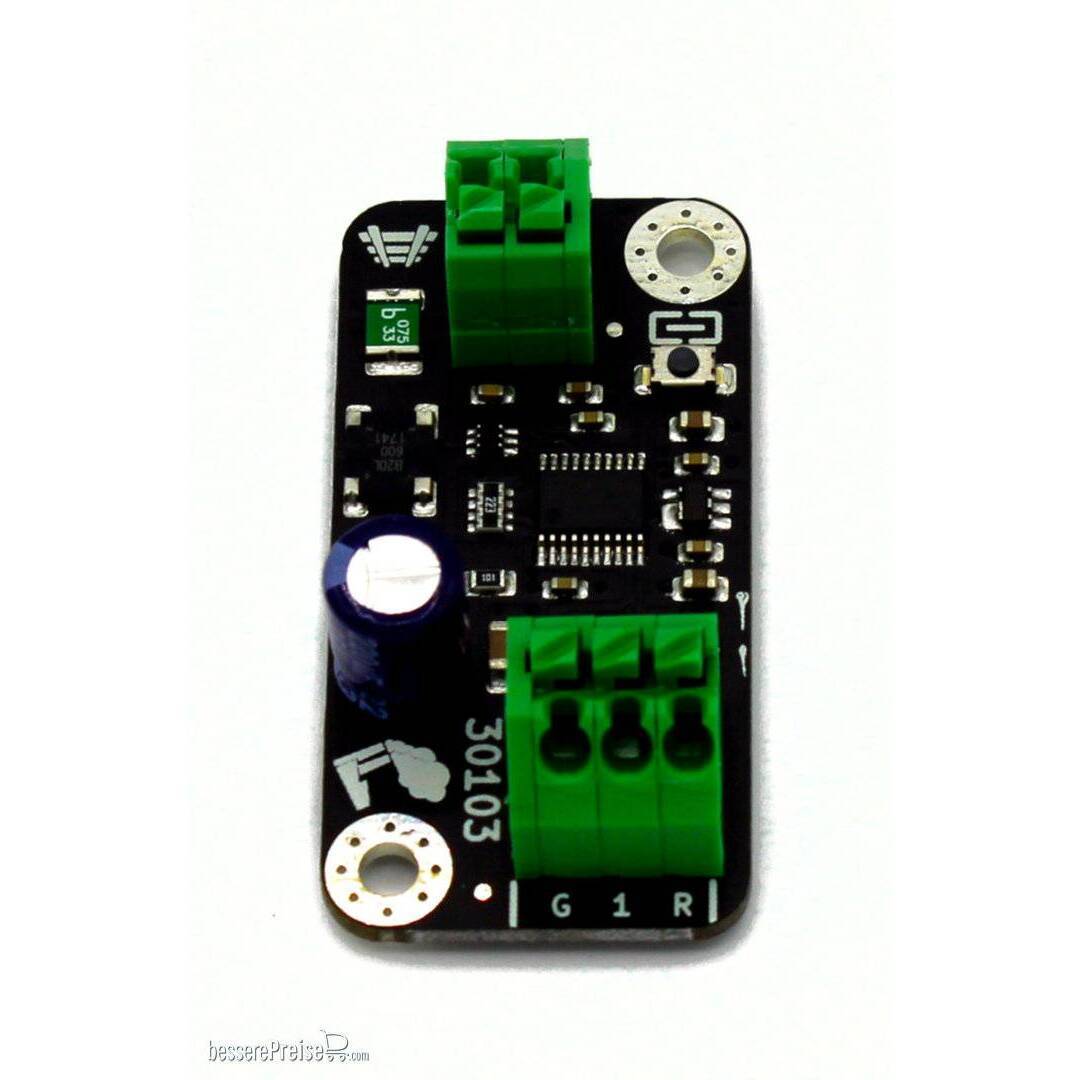

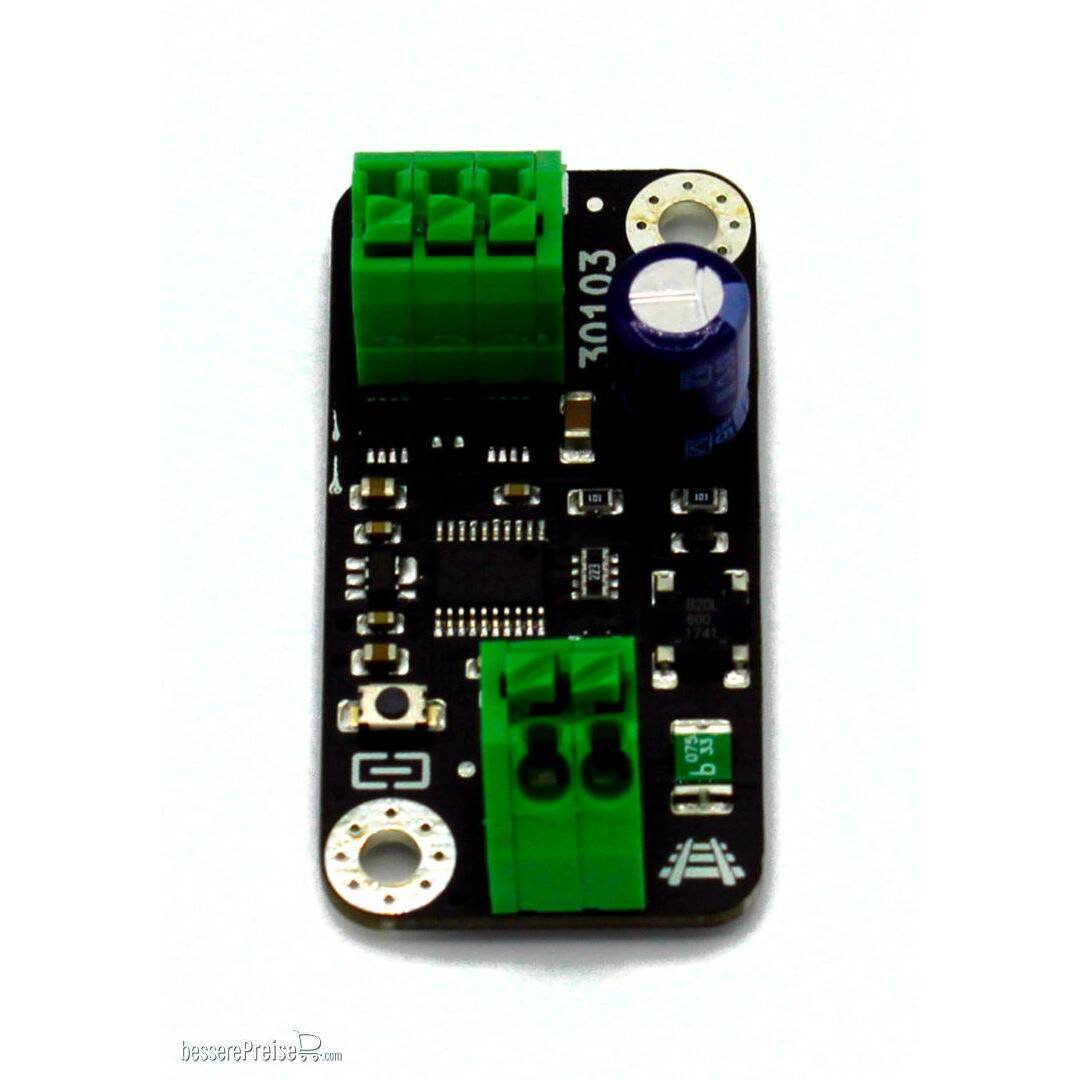

Decoderwerk 30103 - 30103 Weichendecoder zur Steuerung einer Weiche mit Magnetantrieb

Der Decoder verfügt über 1 Ausgang.
DCC & Märklin Motorola Der Betrieb kann mit DCC oder Märklin Motorola erfolgen.
Der Decoder eignet sich für einzeln gelegene Weichen mit Doppelspulantrieb oder zwei Entkupplungsgleise.
100% Qualitätsprüfung aller Decoder
Entwicklung und Produktion in Deutschland
Wir verwenden ausschließlich Bauteile namhafter Markenhersteller

Spannung

Aufbauen
- 9-24V Gleisspannung
Der Decoder wird direkt durch die Gleisspannung versorgt. Es kann keine gesonderte Spannungsversorgung angeschlossen werden.
Leistung
- 9-24V Gleichspannung
- 2A Strom
Der Ausgang kann mit 2A belastet werden und liefert 9-24V Gleichspannung.
Bedarf
- Ruhestrom unter 5mA
Der Decoder selbst benötigt im Ruhezustand unter 5mA. Der Strombedarf des Ausgangs hängt vom angeschlossenen Artikel ab.
Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.
Langer Schluss Die Decoder verfügen über eine Laderegelung, so dass die Zentrale beim Start nicht fälschlicherweise einen Kurzschluss diagnostiziert.

Ankuppeln

Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschte Adresse an Deiner Zentrale aufrufen. Fertig.
Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CVs aktualisiert werden.
Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CVs gelesen und geschrieben werden.

Konfiguration

Standard Standardmäßig erzeugt jeder Ausgang einen Schaltimpuls von 400ms.
Kleine Schritte Du kannst den Schaltimpuls individuell einstellen. Dabei sind Schaltimpulse von 10ms bis 2.550ms möglich. Und das in kleinen Schritten von 10ms.
Abkuppeln Wird die Schaltzeit erhöht, bleibt der Ausgang solange aktiviert, wie die Taste an der Zentrale betätigt wird. So können z.B. Entkupplungsgleise genau kontrolliert werden.
Für Immer Der Ausgang kann als Dauerbetrieb konfiguriert werden. Der Ausgang wird geschaltet, bis er durch Auswahl deaktiviert wird.

Installation

Anschlüsse Markenklemmen von Phoenix Contact für Kabel von bis zu 1mm2.
Abmessungen 25x50mm, 20mm hoch
Befestigung 2 Befestigungslöcher der Größe M3. Der Innendurchmesser beträgt 3.5mm.
