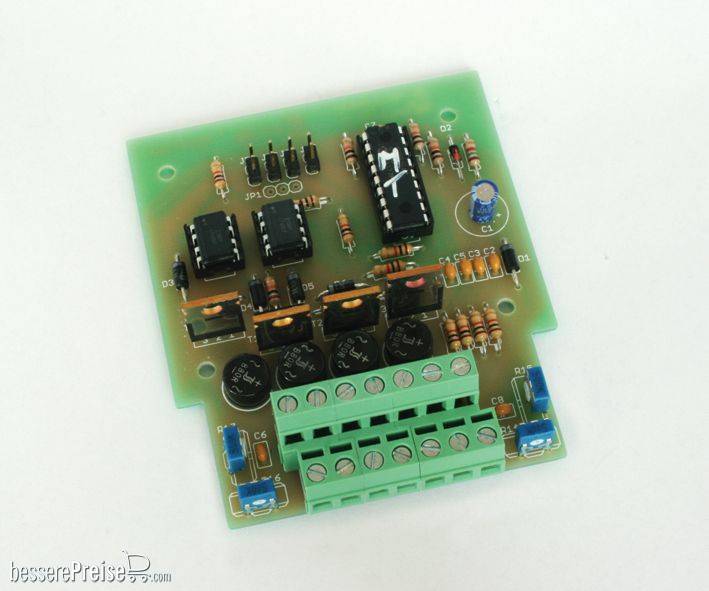

Tams Elektronik 51-01055-01 - Multi-Timer, Bausatz (zum selbst Löten)
Multi-Talent zur Lösung von Zeitproblemem
Mit dem Multi-Timer lassen sich in analogen und digitalen Anlagen auf einfache Art diverse "Zeitprobleme" lösen. Die 4 Schaltausgänge können verwendet werden
- als Zeitschalter zum Einschalten für eine Zeit und / oder
- zur Verzögerung der Ein- und Ausschaltimpulse oder
- als Zufallsschalter
Die Schaltzeiten liegen zwischen 0,1 Sek. und 4,5 Min. Sie können für jeden der 4 Ausgänge und jede Schaltvariante individuell über ein Poti eingestellt werden.
Vorbildgerechter Fahrbetrieb für analoge Anlagen
Alternativ kann der Multi-Timer in analogen Gleich- oder Wechselstromanlagen zur Steuerung des vorbildgerechten Fahrbetriebs in einem Streckenabschnitt verwendet werden. Die Schaltausgänge steuern dabei
- das Bremsen, Halten und Anfahren der Lok und
- die Stellung des Signals
Für das Anfahren, Bremsen und Halten wird die Zeitdauer einzeln über Potis eingestellt. Das Signal (Anschluss optional) ist mit den Vorgängen Anfahren, Bremsen und Halten gekoppelt. Die Haltezeit kann über die am Poti eingestellte Zeit hinaus beliebig verlängert werden, indem der zugehörige Eingang mit Masse verbunden wird. Damit kann die Steuerung in eine komplexe (Blockstellen-) Steuerung integriert werden.
Auslösen der Schaltvorgänge
Die Schalteingänge können z.B. über Schalter, Taster, Lichtschranken oder Reedkontakte geschaltet werden, aber auch über beliebige Schaltungen, die gegen Masse schalten.
Wählen Sie "Ihre" Betriebsart*
- Zeitschaltung
- Impulsverzögerung
- Zufallsschaltung
- Anfahr-Brems-Aufenthalts-Schaltung
* am echten Baustein mit Hilfe von Steckbrücken (Jumpern)
| Versorgungsspannung | 12-18 Volt Gleich- oder Wechselspannung |
| Hinweis: Als Spannungsversorgung des Multi-Timers darf nicht der selbe Trafo verwendet werden wie zur Versorgung nachgeordneter Schaltungen! | |
| Stromaufnahme (ca.) | 50 mA |
| Anzahl der Ausgänge Max. Schaltstrom pro Ausgang | 4 1.500 mA |
| Anzahl der Schalteingänge | 4 |
| Betriebsart 1: Max. Schaltzeit | ca. 4,5 Minuten |
| Betriebsart 2: Max. Verzögerungszeit | ca. 30 Sekunden |
| Betriebsart 3: Max. einstellbares Zeitintervall | ca. 4,5 Minuten |
| Betriebsart 4: Max. einstellbare Haltezeit Max. Brems- / Anfahrzeit | ca. 4,5 Minuten ca. 12 Sekunden |
| Abmessungen der Platine (ca.) Abmessungen einschl. Gehäuse (ca.) | 72 x 82 mm 100 x 90 x 35 mm |
| Gewicht der bestückten Platine (ca.) Gewicht einschl. Gehäuse (ca.) | 55 g 103 g |
| Hersteller: | Tams Elektronik |
| Produkttyp: | Digitales |
| Kategorie: | Tams Steuern, Regeln + Digitales |
