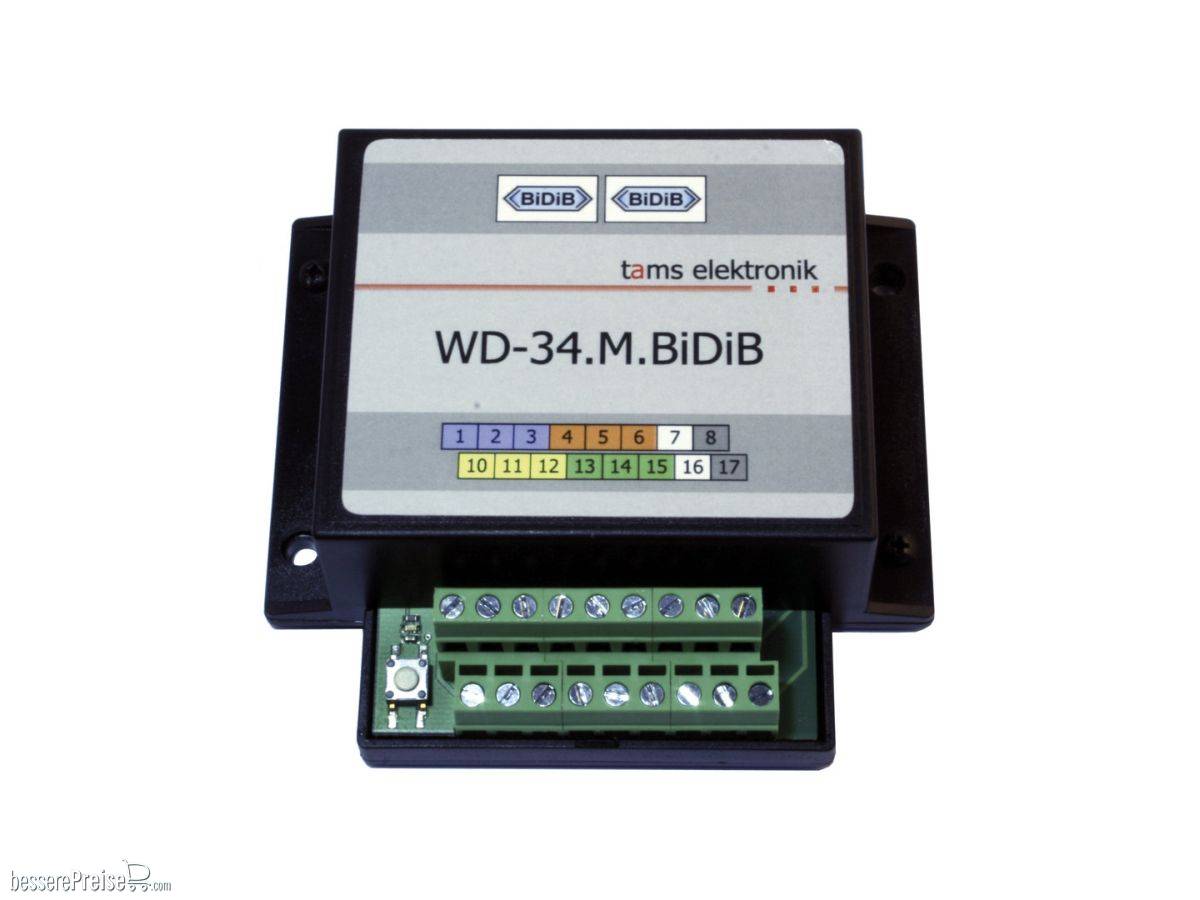

Tams Elektronik 46-12367-01 - Weichendecoder WD-34.M.BiDiB - Fertig-Gerät (im Gehäuse)

49,24 €*

49.24€ *

Unverb. Preisempf. 55,95 €

Ratenrechner

Wählen Sie die gewünschte Anzahl der Monatsraten:

Ihre monatliche Rate

Bitte beachten Sie folgende Hinweise:

Sie können die Ratenzahlung an der Kasse auswählen. Dort wählen Sie auch die gewünschte Monatsrate. Bei einer Ratenzahlung fallen zusätzliche Kosten an. Es wird eine ausreichende Bonität vorausgesetzt.

Der effektive Jahreszins wird an der Kasse aufgeführt.

Die endgültige Monatsrate kann an der Kasse abweichen. Ggf. fällige Versandkosten, Rabattaktionen und Zusatzleistungen werden hier noch nicht berücksichtigt.

Versandkosten 4,89 € in Deutschland

Lieferzeit: 5 - 10 Werktage **

Der Artikel wurde zum Warenkorb hinzugefügt.

Der Artikel wurde zur Merkliste hinzugefügt.

Vorbestellungen landen NICHT im Warenkorb, sondern in der Vorbestell-Liste unter mein Konto

Der Artikel wurde zur Vorbestellungsliste hinzugefügt.

Versandstufe: 1*

Artikel-Nr.: 46-12367-01-tas

Artikel mit Tiefpreis-Option

Details

Tams Elektronik 46-12367-01 - Weichendecoder WD-34.M.BiDiB - Fertig-Gerät (im Gehäuse)
4-fach Weichendecoder

direkter Anschluss an ein PC-Interface oder ein BiDiB-Hub. Hinweis: Die Ansteuerung über digitale Weichenstellbefehle ist nicht möglich.
zur Ansteuerung von motorischen Weichen (mit oder ohne Endabschaltung) und/oder Magnetartikeln
für bis zu 4 Weichen oder Formsignale oder 8 Magnetartikel
mit einstellbarer On-Time (individuell für jede Weiche, Schaltzeit 100 ms bis 127 Sek. )

Einsatzgebiete

Weichen mit motorischem Antrieb. Ein zusätzlicher Adapter ist nicht erforderlich.
Weichen mit Doppelspulenantrieb
Formsignale mit Doppelspulenantrieb
Entkuppler

Schaltausgänge

Anzahl: 4 x 2
max. Strom je Ausgang: je 1.500 mA (bis 2 s) bzw. 800 mA (Dauer)
max. Gesamtstrom: 3.000 mA
integrierte Relais: nein

Kurzschluss-Schutz

Kurzschluss beim Schalten eines angeschlossenen Zubehörartikels

-- Unterbrechung des Schaltvorgangs-- Spontanmeldung an den PC
Verpflichtende Features

Bestätigung des Empfangs eines Stellbefehls (entsprechend der BiDiB-Spezifikation) durch
- Rückmeldung der voraussichtlichen Stellzeit an den PC und
- Zustandsmeldung nach Beendigung des Schaltvorgangs
selbsttätiges Senden einer Fehlermeldung bei Problemen während des Schaltvorgangs (z.B. Kurzschluss)

Zusätzliche Features

User Konfiguration:
- individuelle Einstellung der Schaltzeit ("On-Time") für jedes der 4 Ausgangspaare (100 ms bis 127 Sek.)
Firmware-Update

Verkabelung

entsprechend der BiDiBus-Spezifikation: mit Patchkabeln mit RJ 45-Anschlüssen (Cat5-Kabel)
An- und Abstecken der Kabel während des Betriebes ist erlaubt (Hotplug)

Zuordnung im BiDi-Bussystem (Adressierung)

entsprechend der BiDiBus-Spezifikation: automatisch

Eigenschaften gemäß BiDiB-Spezifikation	Knoten, Klasse "Accessory Control" Optionale Features: einstellbare Schaltzeit ("On-Time"): 100 ms - 127 Sek. Firmware-Update
Stand der BiDiB-Spezifikation	V0.7
Versorgungsspannung	12 - 18 V Wechselspannung oder 14 - 24 V Gleichspannung
Stromaufnahme (ohne angeschlossene Verbraucher)	ca. 60 mA
Anzahl der Ausgänge	8
Max. Gesamtstrom	3.000 mA
Max. Strom pro Ausgang bis 2 Sekunden Dauer	1.500 mA 800 mA
Abmessungen der Platine Abmessungen einschl. Gehäuse	ca. 72 x 82 mm ca. 100 x 90 x 35 mm
Gewicht der bestückten Platine Gewicht einschl. Gehäuse	ca. 45 g ca. 93 g

Hersteller:	Tams Elektronik
Produkttyp:	Digitales
Kategorie:	Tams Steuern, Regeln + Digitales

Angaben zum Hersteller:
Tams Elektronik GmbH
Fuhrberger Straße 4, 30625, Hannover, Deutschland
00490511 556060, fax 0511 556161, www.tams-online.de, info@tams-online.de
