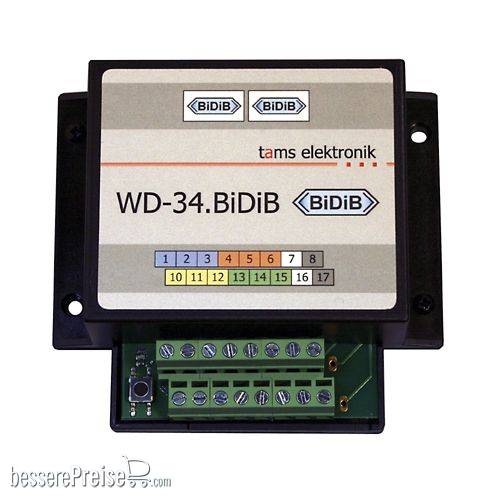

Tams Elektronik 46-12357-01 - Weichendecoder WD-34.BiDiB - Fertig-Gerät (im Gehäuse)
4-fach Weichendecoder (Magnetartikeldecoder)
- direkter Anschluss an ein PC-Interface oder ein BiDiB-Hub. Hinweis: Die Ansteuerung über digitale Weichenstellbefehle ist nicht möglich.
- zur Ansteuerung von Magnetartikeln, die über kurze Schaltimpulse geschaltet werden
- für maximal vier Weichen oder Formsignale mit Doppelspulenantrieb oder acht andere Magnetartikel
- mit einstellbarer On-Time (individuell für jede Weiche, Schaltzeit 100 ms bis 127 Sek. )
Einsatzgebiete
- Weichen mit Doppelspulenantrieb. Hinweis: Um Weichen mit motorischem Antrieb anzusteuern, ist zusätzlich ein Adapter für motorische Weichen AMW-1 oder AMW plus erforderlich.
- Formsignale mit Doppelspulenantrieb
- Entkuppler
Schaltausgänge
- Anzahl: 4 x 2
- max. Strom je Ausgang: je 1.500 mA (bis 2 s) bzw. 800 mA (Dauer)
- max. Gesamtstrom: 3.000 mA
- integrierte Relais: nein
Kurzschluss-Schutz
Kurzschluss beim Schalten eines angeschlossenen Zubehörartikels
-- Unterbrechung des Schaltvorgangs-- Spontanmeldung an den PCVerpflichtende Features
-
Bestätigung des Empfangs eines Stellbefehls (entsprechend der BiDiB-Spezifikation) durch-
Rückmeldung der voraussichtlichen Stellzeit an den PC und -
Zustandsmeldung nach Beendigung des Schaltvorgangs
-
-
selbsttätiges Senden einer Fehlermeldung bei Problemen während des Schaltvorgangs (z.B. Kurzschluss)
Zusätzliche Features
-
Überwachung und Spontanmeldung (in Kombination mit endabgeschalteten Weichen):
- Erkennen und Zurückmelden der tatsächlichen Weichenstellung. Wird die Weiche z.B. von Hand verstellt oder treten während des Schaltvorgang mechanische Probleme auf, erfolgt eine Spontanmeldung an den PC.
-
User Konfiguration:
-
individuelle Einstellung der Schaltzeit ("On-Time") für jedes der 4 Ausgangspaare (100 ms bis 127 Sek.)
-
-
Firmware-Update
Verkabelung
-
entsprechend der BiDiBus-Spezifikation: mit Patchkabeln mit RJ 45-Anschlüssen (Cat5-Kabel) -
An- und Abstecken der Kabel während des Betriebes ist erlaubt (Hotplug)
Zuordnung im BiDi-Bussystem (Adressierung)
-
entsprechend der BiDiBus-Spezifikation: automatisch
| Eigenschaften gemäß BiDiB-Spezifikation | Knoten, Klasse "Accessory Control" Optionale Features:
|
| Stand der BiDiB-Spezifikation | V0.7 |
| Versorgungsspannung | 12 - 18 V Wechselspannung oder 14 - 24 V Gleichspannung |
| Stromaufnahme (ohne angeschlossene Verbraucher) | ca. 60 mA |
| Anzahl der Ausgänge | 8 |
| Max. Gesamtstrom | 3.000 mA |
| Max. Strom pro Ausgang bis 2 Sekunden Dauer | 1.500 mA 800 mA |
| Abmessungen der Platine Abmessungen einschl. Gehäuse | ca. 72 x 82 mm ca. 100 x 90 x 35 mm |
| Gewicht der bestückten Platine Gewicht einschl. Gehäuse | ca. 45 g ca. 93 g |
| Hersteller: | Tams Elektronik |
| Produkttyp: | Digitales |
| Kategorie: | Tams Steuern, Regeln + Digitales |
