Tams Elektronik 41-04431-01 - LD-G-43 | Lokdecoder mit angelöteten Kabeln
H0-Lokdecoder mit vielen Schalt- und Automatik-Funktionen
- empfohlene Nenngröße: H0
- Gesamtstrom: maximal 1.500 mA
- Motorstrom: maximal 1.000 mA
- 8 Schaltausgänge | maximaler Strom: je 300 mA
- 2 Schalteingänge
- SUSI-Schnittstelle

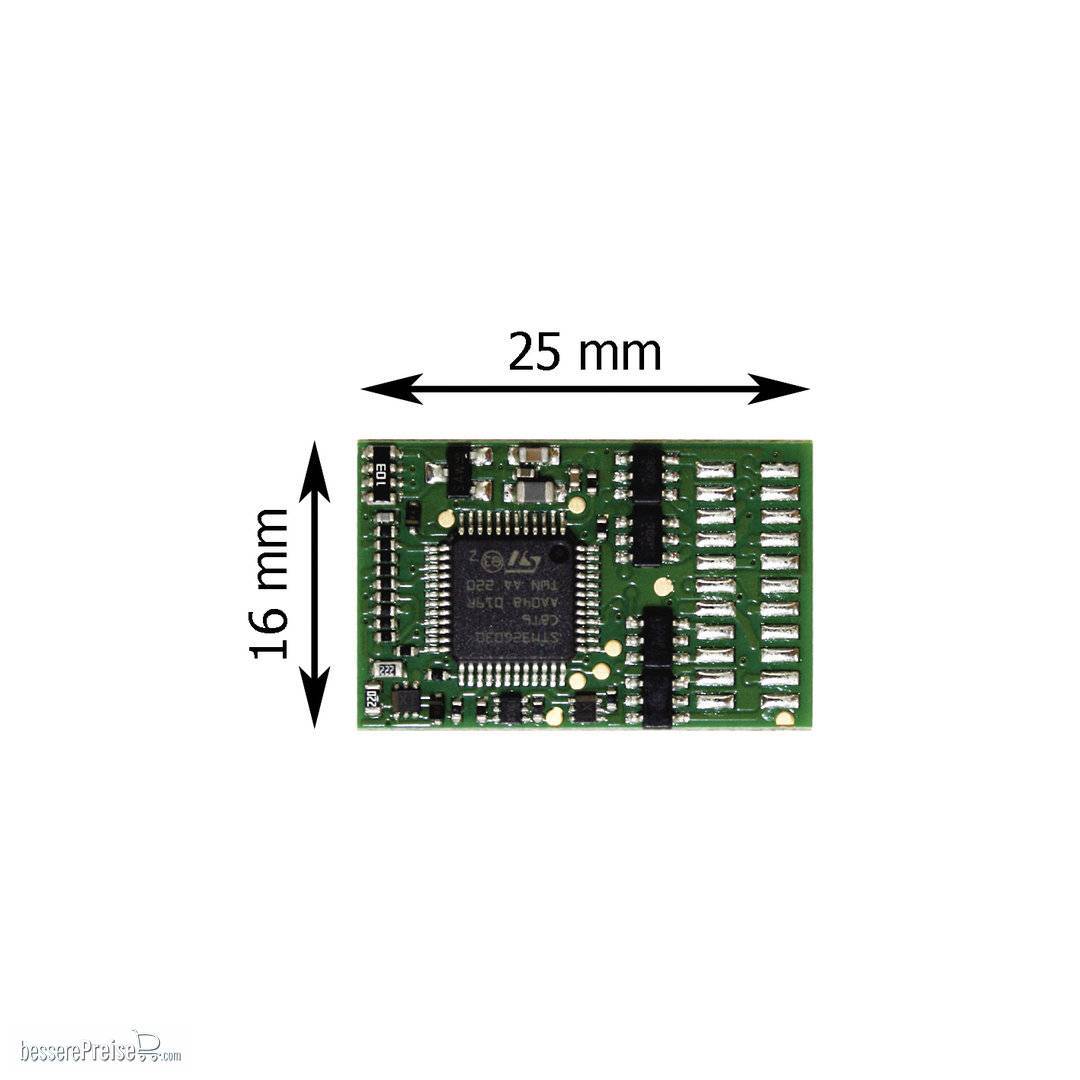

- Abmessungen: ca. 25 x 16 x 5,5 mm
Motoransteuerung
-
Motorarten: Gleichstrommotor, Glockenankermotor, Hochleistungsmotor (Märklin)
-
Motorstrom: max. 1.000 mA
-
Lastregelung: ja | Lastregelparameter einstellbar
-
PWM-Periode: 25 kHz
-
Geschwindigkeitskennlinie:
- linear (Einstellung der Anfahr-, Mitten- und Höchstgeschwindigkeit)
-
?oder individuelle Kennlinie (im 28-Fahrstufenmodus)
-
Rangiergang:
- Reduktion der in der Standard-Kennlinie definierten Spannung um ca. 50 %
-
?schaltbar mit einer Funktion
-
Anfahr- und Bremsverzögerung:
- getrennt voneinander programmierbar
-
?schaltbar mit einer Funktion
-
Konstanter Bremsweg: ja
Digitalbetrieb
-
Digitalformate:
- DCC + MM II: ja (automatische Formaterkennung)
- ?mfx: nein
-
??Selectrix: nein?
-
Rückmeldeformate:
- RailCom: ja
-
?mfx: nein
-
Automatische Anmeldung
- DCC-A: ja
- RailCom plus: nein
-
?mfx: nein
-
Programmierung:
- DCC: Einstellung der CVs (Direct Programming auf dem Programmiergleis, DCC-konform) oder POM (Programming on Main = Hauptgleisprogrammierung)
- MM: Register
-
?Function Mapping entsprechend RCN-227
-
Adressumfang:
- DCC: 127 oder 10.239
-
?MM: 255
-
Anzahl der Fahrstufen:
- DCC: 14, 28 oder 128
-
?MM: 14 oder 27b
-
SDF-Verfahren: ja
Ausgänge und Schnittstellen
-
Anzahl der Schaltausgänge: 8 | max. Strom pro Ausgang: 300 mA
-
Function mapping: ja | entsprechend RCN-227
-
Funktionstasten:
-
DCC: F0 - F28
-
MM: F0 - F4, F5 - F9 über zweite Motorola-Adresse
-
-
Effekte der Schaltausgänge:
-
Fahrtrichtungsabhängiges Schalten -
Rangierlicht -
Dimmen -
invertiertes Schalten -
Blinken. Einstellung der Blinkfrequenz jeweils gemeinsam für zwei Ausgänge. -
Kicken -
Sukzessives Auf- und Abdimmen -
Feuer-Simulation -
Ein-/Ausschalten be einer definierten Grenzsspannung (Geschwindigkeit) -
Programmierung für Consist-Betrieb -
Programmierung für Analogbetrieb
-
-
Servo-Ausgang: nein
-
SUSI-Schnittstelle: ja | Version classic SUSI entsprechend RCN-600
Soundfunktionen: ---
Schalteingänge
-
Anzahl der Schalteingänge: 2 -
Auslösung z.B. über Reedkontake oder Hall-Sensoren in Kombination mit Dauermagneten im Gleis
Anschlüsse für Stützelko und/oder Pufferschaltung
-
Steuerleitung für Pufferschaltung entsprechend RCN 530 (schaltet gegen Masse), z.B. für Anschluss USV-mini
-
Stützelko:
- Kapazität: 100 bis 470 µF
-
Spannungsfestigkeit: 25 V im reinen Digitalbetrieb, 35 V im Analogbetrieb
Automatisierte Abläufe
-
ABC-Bremsverfahren: ja
-
Automatischer Pendelzugbetrieb: ja | auf Basis des ABC-Verfahrens
-
Bremsen bei Gleichspannung ("Märklin-Bremsstrecke"): ja
-
Kuppelfunktionen: Ankuppel-Automatik: nein | Entkuppel-Automatik ("Entkuppel-Walzer"): ja
-
Rangierfunktion
Beim Umschalten in den Rangiergang (Reduzierung der Geschwindigkeit um ca. 50 %) kann z.B. gleichzeitig (mit der gleichen Funktion)- das Schluss-Signal für die aktive Fahrtrichtung ausgeschaltet und
-
an beiden Seiten das Dreilicht-Spitzensignal eingeschaltet werden.
-
?Geschwindigkeitsabhängiges Ein- und Ausschalten von Funktionen: ja
-
Stop / Start mit einer Funktion
Sonstiges
-
Analogbetrieb: ja
-
geeignet für dauerhaften Analogbetrieb -
automatische Analogerkennung
-
-
Überlastschutz: ja
-
automatische Abschaltung des Motors bei Überschreitung des zulässigen Gesamtstroms oder einem Kurzschluss am Motorausgang ("Kurzschluss-Abschaltung")
-
Lieferbare Schnittstellen
-
ohne Kabel
-

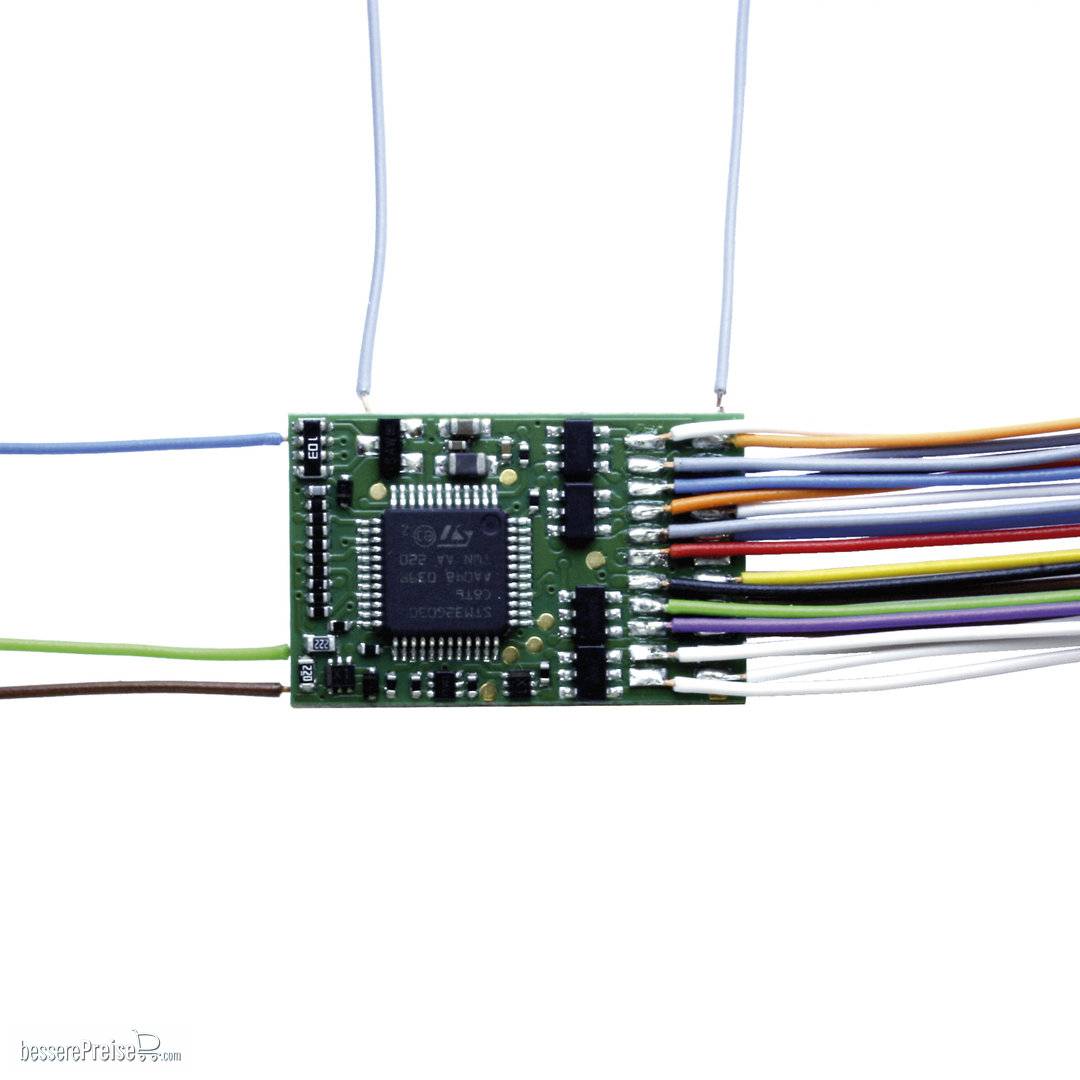

mit angelöteten Anschlusskabeln an Motoranschlüssen, Stromabnehmern, Funktionsausgängen und Schalteingängen
-
mit 8-poligem Stecker (NEM 652) und zusätzlichem Anschlusskabel für AUX2
-
mit PluX22-Stecker (NEM 658 / RCN-122)
Weitere Produktinformationen
| Altersgruppe | Nicht geeignet für Kinder unter 14 Jahren. |
| Decoder-Schnittstelle | mit angelöteten Kabeln |
| Lokdecoder LD-G-43 | |||||||||
| Motoransteuerung | |||||||||
| Moto rart: | Gleichstrom | ||||||||
| Lastregelung: | ja | ||||||||
| PWM: | 25 kHz | ||||||||
| Digitalprotokolle | |||||||||
| Digitalformate: | Motorola II | ||||||||
| Formate für die automatische Anmeldung |
| ||||||||
| Rückmeldeformat: | RailCom entsprechend RCN-217 (abschaltbar) | ||||||||
| Schnittstellen, Aus- und Eingänge | |||||||||
| Decoder-Schnittstelle: .... |
| ||||||||
| SUSI-Schnittstelle: | 1 | Version classic SUSI entsprechend RCN-600 | ||||||||
| Anzahl Schalteingänge: | 2 | ||||||||
| Anzahl Schaltausgänge: | 8 | ||||||||
| Anzahl Servoausgänge: | --- | ||||||||
| Anzahl Lautsprecherausgänge: | --- | ||||||||
| Anschluss für Stützelko: Kapazität: | 1 100 bis 470 µF | ||||||||
| Anschluss für Steuerleitung der Pufferschaltung: | 1 | entsprechend RCN-530 (schaltet gegen Masse) | ||||||||
| | | ||||||||
| Elektrische Eigenschaften | | ||||||||
| Spannungsversorgung: | 12-24 Volt Digitalspannung | ||||||||
| Stromaufnahme |
| ||||||||
| Maximaler Gesamtstrom: | 1.500 mA | ||||||||
| Maximaler Motorstrom: | 1.000 mA | ||||||||
| Maximaler Strom pro Ausgang: | 300 mA | ||||||||
| | | ||||||||
| Schutz |
