Schönwitz 50157 - Stromverteiler MoBa Verteiler V2 Fertigbaustein
Artikel-Nr.: 50157-scn
Mit Mausrad vergrößern / verkleinern
Schönwitz 50157 - Stromverteiler MoBa Verteiler V2 Fertigbaustein

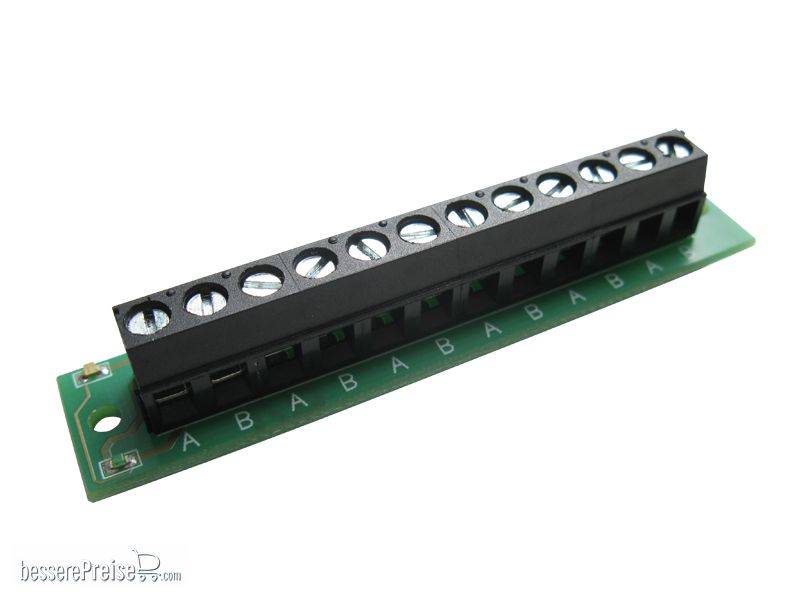

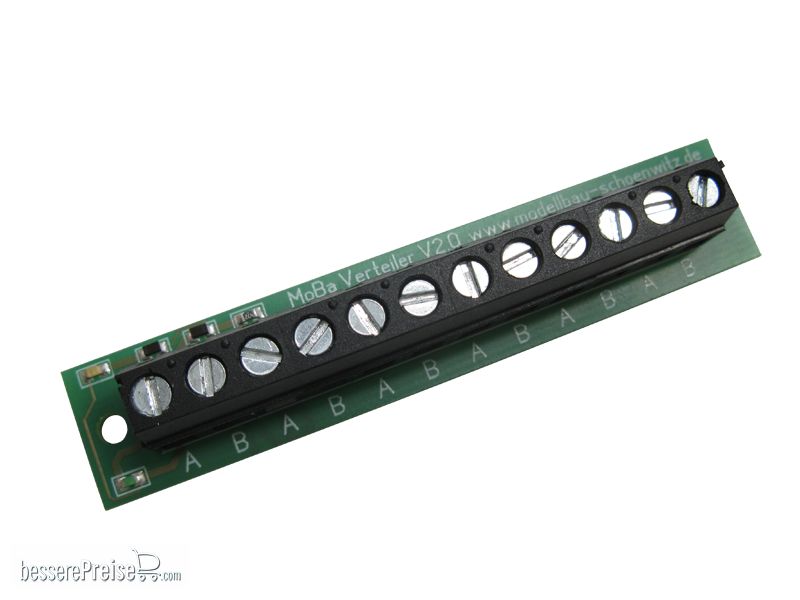

Dank des MoBa-Verteilers V2 ist es möglich, komfortabel unter der
Modellbahnanlage zu verdrahten. Über die hochwertigen Schraubklemmen
lassen sich schnell neue Verbraucher oder Gleisanschnitte mit Spannung
versorgen. Alle mit "A" gekennzeichneten Klemmpunkte sind genau wie alle
Punkte mit "B" durchverbunden. Neben jeder "A" Klemme liegt eine "B"
Klemme. So können Sie Ihre Verbraucher übersichtlich ohne Kabelchaos
anschließen.

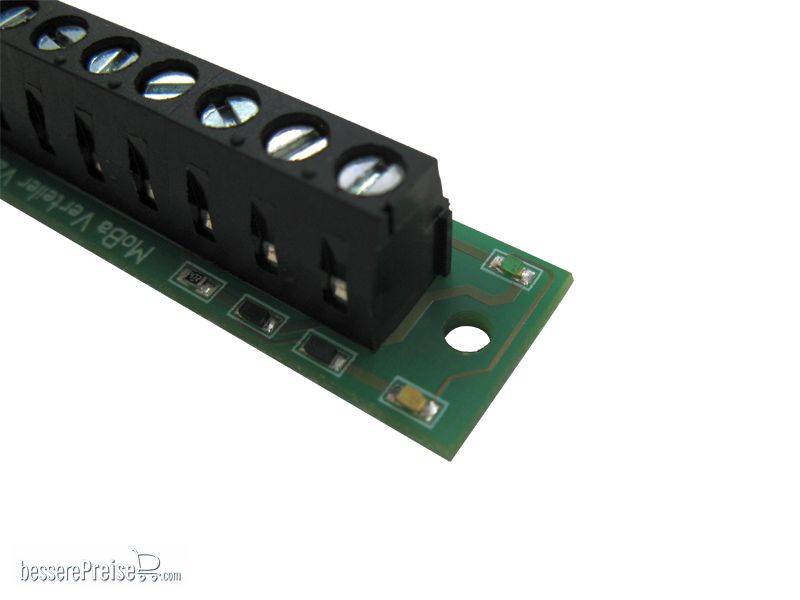

Durch die Status LEDs können Sie jederzeit unter der
Anlage erkennen, ob an der Platine eine Spannung anliegt oder nicht, ganz
ohne zu messen.

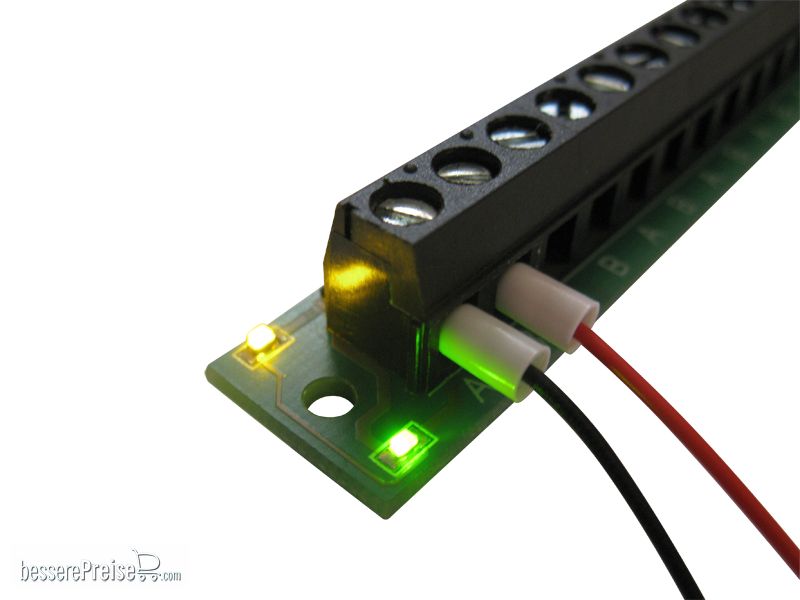

Leuchten beide LEDs liegt eine Wechselspannung an "A" und "B" an.
Leuchtet nur die grüne LED, liegt eine Gleichspannung mit Plus an "A" und Minus an "B" an.
Leuchtet nur die gelbe LED, liegt eine Gleichspannung mit Plus an "B" und Minus an "A" an.
Technische Informationen:
- 12 Klemmpunkte - 6x "A" und 6x "B"
- Status LEDs
- Strombelastbarkeit pro Klemme - max. 8A
- Gesamtstrombelastbarkeit - max. 8A
- Querschnitt pro Klemme - max. 1,5mm²
- Maximalspannung - 30V AC / DC / Digitalspannung
- Querschnitt - max. 1,5mm²
- Abmessungen ca. (L x B x H) - 75mm x 15mm x 13mm
- 2 Bohrlöcher zur Platinenbefestigung
| Hersteller: | Schönwitz |
| Produkttyp: | Modellbahn Zubehör |
| Kategorie: | Schönwitz Bauteile + Kleinteile |
