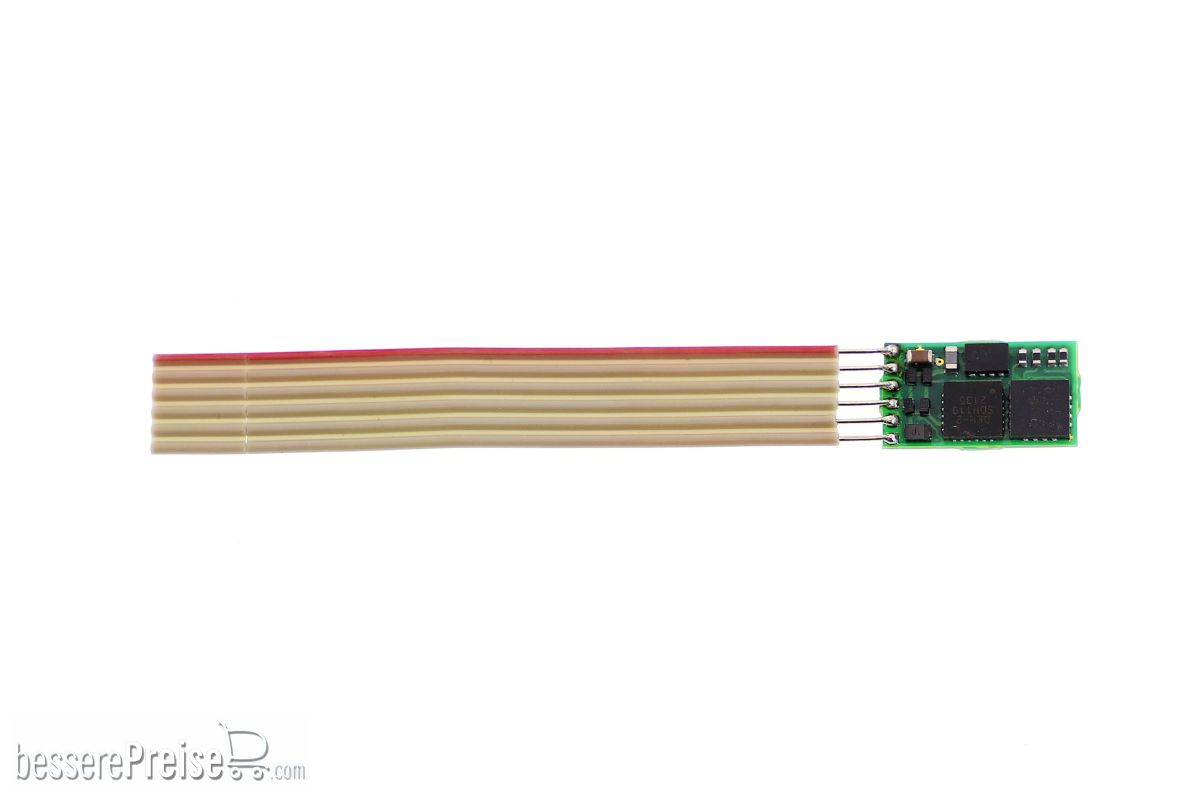

Doehler und Haass FH05B-1 - Fahrzeugfunktionsdecoder FH05B für SX1, SX2, DCC und MM
Artikel-Nr.: 830600-doe
Mit Mausrad vergrößern / verkleinern
Artikel mit Tiefpreis-Option
Doehler und Haass FH05B-1 - Fahrzeugfunktionsdecoder FH05B für SX1, SX2, DCC und MM
- Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder nach DCC-Format
- Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Intern 127 Fahrstufen
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Licht- und Funktionsausgänge (teilweise) dimmbar und analog aktivierbar
- Rangiergang
- Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
Das Update (der Firmware-Download aus dem Internet ist kostenlos) ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein Öffnen des Fahrzeugs notwendig) und erfolgt entweder über die FCC-Digitalzentrale oder den Programmer. Falls keine entsprechende Hardware zur Verfügung steht, stellt die Firma Doehler & Haass auf Anfrage einen Programmer leihweise zur Verfügung.
Der Fahrzeugfunktionsdecoder FH05B unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel, Lenz ABC), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).
Für die SX1-Programmierung ist ein an die Versorgungsspannung (VS) angeschlossenes SUSI-Modul bzw. eine angeschlossene Pufferung zu entfernen. Es reicht aus, die Versorgungsspannung (roter Draht bei SUSI) für die Zeit der SX1-Programmierung zu unterbrechen. Die SX2- bzw. DCC-Programmierung ist hiervon nicht betroffen.
Generell gilt: Für die SX1-Programmierung kann keine Gewähr übernommen werden. Den SX1-Betrieb richten Sie bitte mit der SX2-Parameterprogrammierung ein.
| Betriebsart SX1, SX2, DCC, MM, DC-analog | |
| Maße [mm] | 13,4 * 7,8 * 1,7 |
| Gesamtbelastbarkeit | 0,5 A |
| Max. Fahrspannung | 30 V |
| LV, LR (dimmbar) | je 150 mA |
| AUX1, AUX2 (dimmbar) | je 300 mA |
| AUX3, AUX4 | unverstärkt |
| AUX5, AUX6 | unverstärkt |
| mit SUSI-Schnittstelle (wenn AUX5/AUX6 deaktiviert) |
| Hersteller: | Doehler und Haass |
| Produkttyp: | Decoder |
| Kategorie: | Doehler & Haass Fahrzeugdecoder |
