Decoderwerk 80201 - 80201Motorischer digitaler Weichenantrieb für das Märklin/Trix C Gleis
Artikel-Nr.: 80201-dec
Mit Mausrad vergrößern / verkleinern
Decoderwerk 80201 - 80201Motorischer digitaler Weichenantrieb für das Märklin/Trix C Gleis

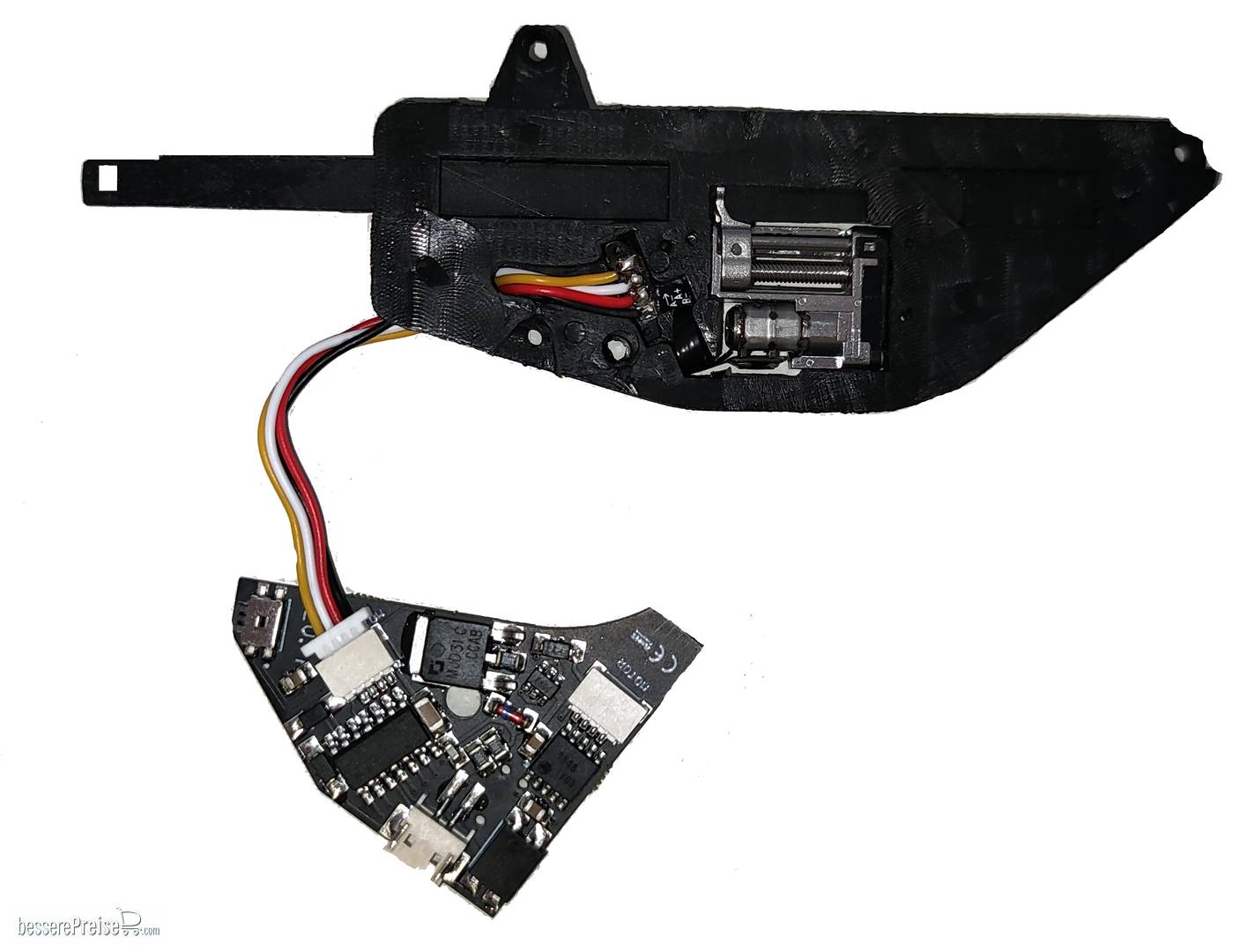

- Der Decoder verfügt über einen Motorausgang und einen Lichtschaltausgang.
- Der Decoder besitzt 2 Kontakteingänge für analoges Schalten und manuelle Auslösung
- Der Betrieb kann mit DCC oder Märklin® Motorola erfolgen.
- Der Antrieb ist langsam umlaufend (einstellbar)
- Der Decoder eignet sich zur Steuerung von Märklin® oder Trix® C-Gleis-Weichen und der optionalen Weichenlaterne.
- 100% Qualitätsprüfung aller Decoder
Entwicklung und Produktion in Deutschland
Wir verwenden ausschließlich Bauteile namhafter Markenhersteller
Kompatibel

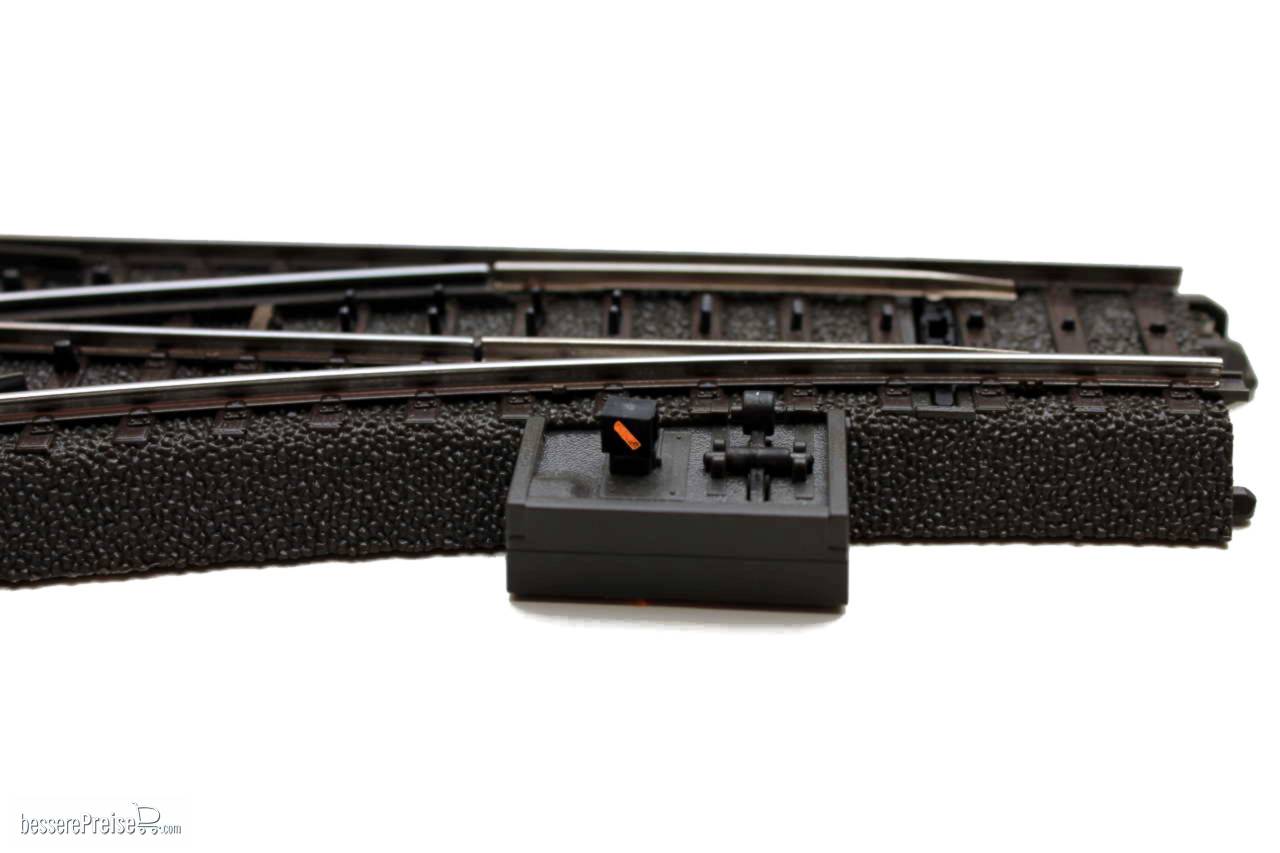

- Antrieb Der Antrieb ist die ideale Alternative für die elektrischen Weichenantriebe 74490, 74491 und 74492 und schaltet lautlos, sicher und langsam vorbildgerecht.

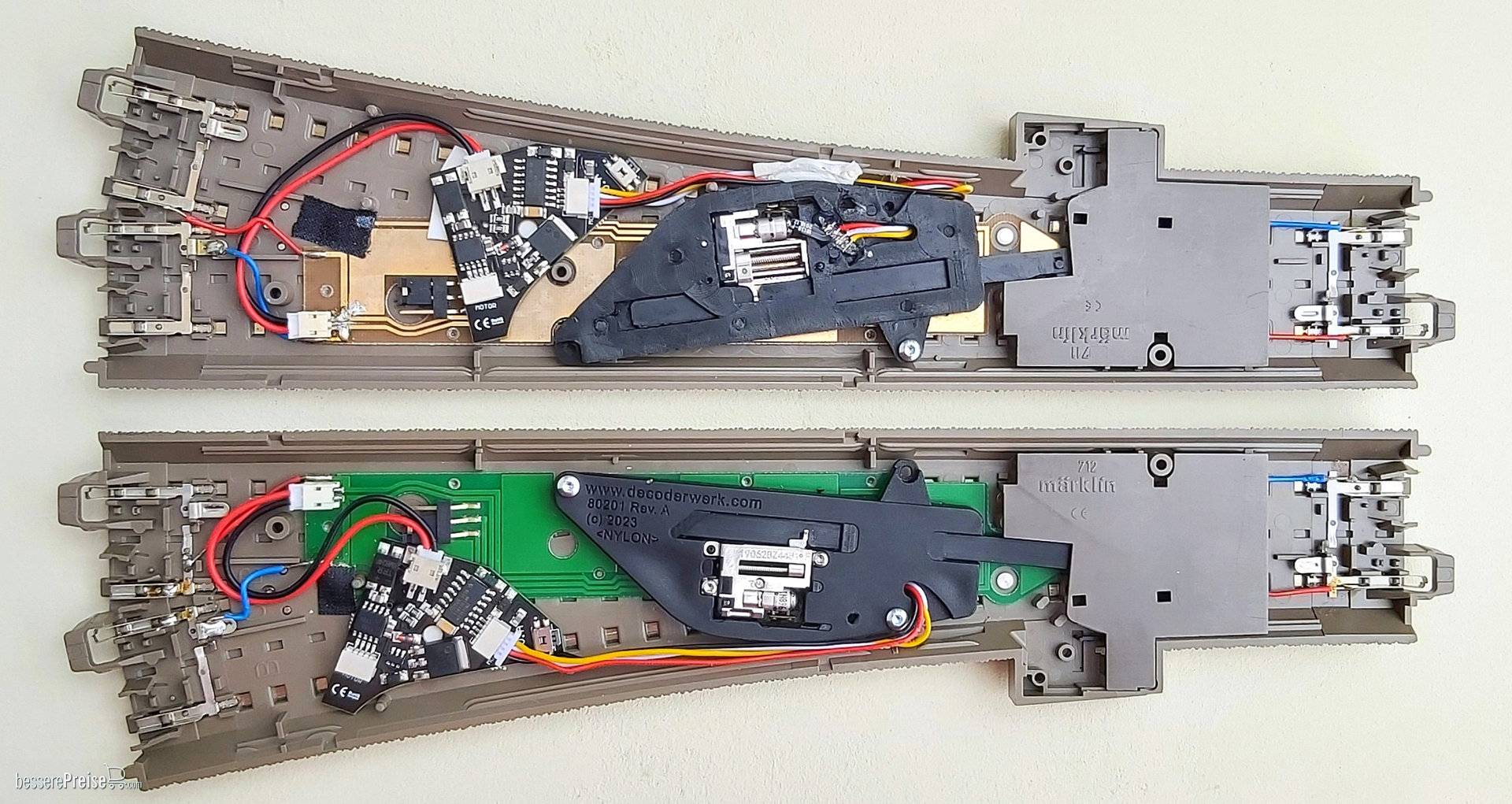

- Märklin C-Gleis Der Decoder kann direkt in die folgenden Weichen eingesetzt und angeschlossen werden. Bei schlanken und DKW Weichen sind Kunststoffstege in den Weichen zu entfernen.
- Weiche links 24611
- Weiche rechts 24612
- Schlanke Weiche links 24711
- Schlanke Weiche rechts 24712
- Bogenweiche links 24771
- Bogenweiche rechts 24772
- Bogenweiche links 24671
- Bogenweiche rechts 24672
- Doppelkreuzungsweiche 24624
- Trix C-Gleis Der Decoder kann in die folgenden Weichen eingesetzt und angeschlossen werden. Das erforderliche Anschlusskabel liegt bei. Bei schlanken und DKW Weichen sind Kunststoffstege in den Weichen zu entfernen.
- Weiche links 62611
- Weiche rechts 62612
- Schlanke Weiche links 62711
- Schlanke Weiche rechts 62712
- Bogenweiche links 62671
- Bogenweiche rechts 62672
- Schlanke Bogenweiche links 62771
- Schlanke Bogenweiche rechts 62772
- Doppelkreuzungsweiche 62624
Spannung
- Aufbauen
- 9-24V Gleisspannung
- Leistung
- 9-24V Gleichspannung
- 0,2A Strom
- Bedarf
- Ruhestrom unter 10mA
- Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.
Ankuppeln
- Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
- Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CVs aktualisiert werden.
- Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CVs gelesen und geschrieben werden.
Konfiguration
- Standard Standardmäßig macht der Ausgang kleine Schritte und fährt den Motor langsam. Die Zeit ist einstellbar.
- Es werde Licht Der Decoder unterstützt die Steuerung der Weichenlaterne und stellt beim Start des Decoders automatisch die letzte Schaltung der Weichenlaterne wieder her.
- Verdreht Der Weichenausgang kann invertiert werden. So können zum Beispiel gegenläufige Weichen mit der gleichen Adresse geschaltet werden.
- Kleine Schritte Du kannst die Schritte welche gefahren werden über 4096 Schritte (ganz vorne nach ganz hinten) fein einstellen und die Umlaufzeit ebenso.

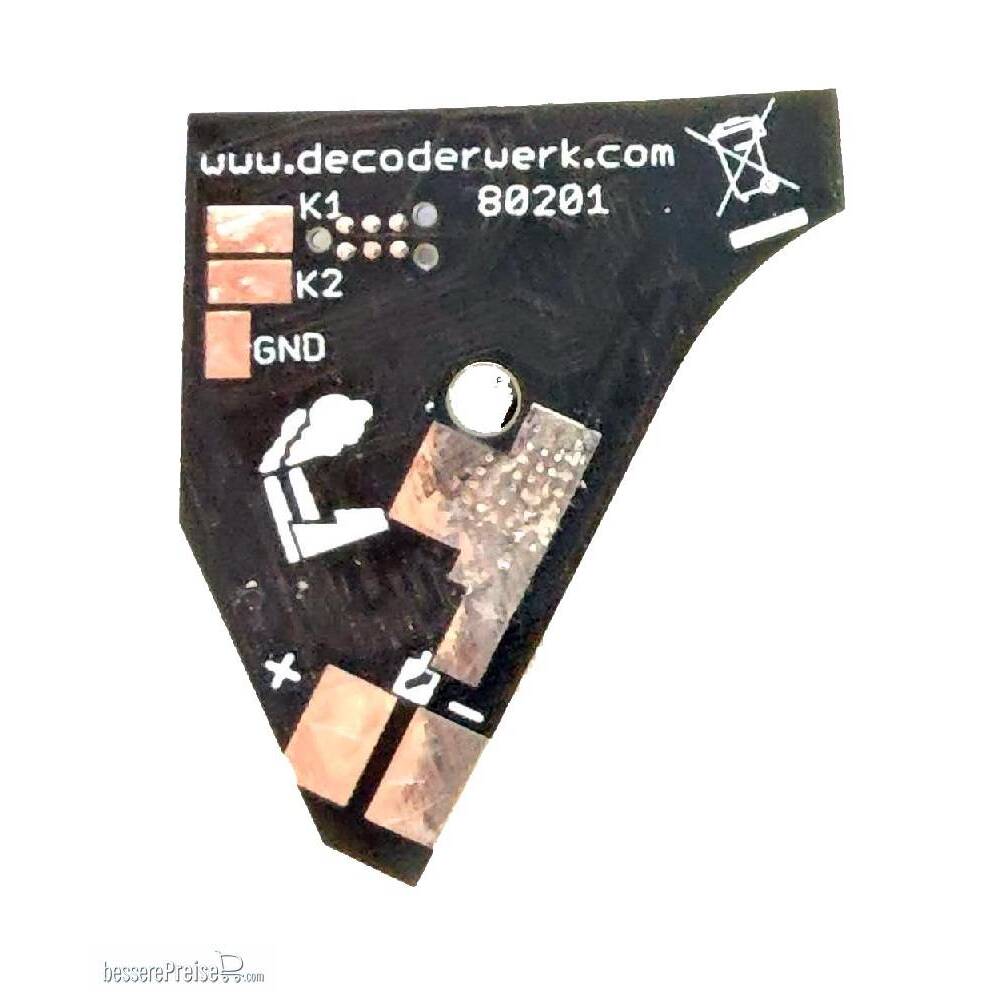

- Auf Befehl Du kannst durch die 2 Kontakteingänge den Motor manuell, über einen anderen Decoder oder gar analog betreiben.
Installation
- Anschlüsse Der Decoder verfügt über alle Anschlusskabel zum direkten Einbau in eine Märklin C-Gleis-Weiche.

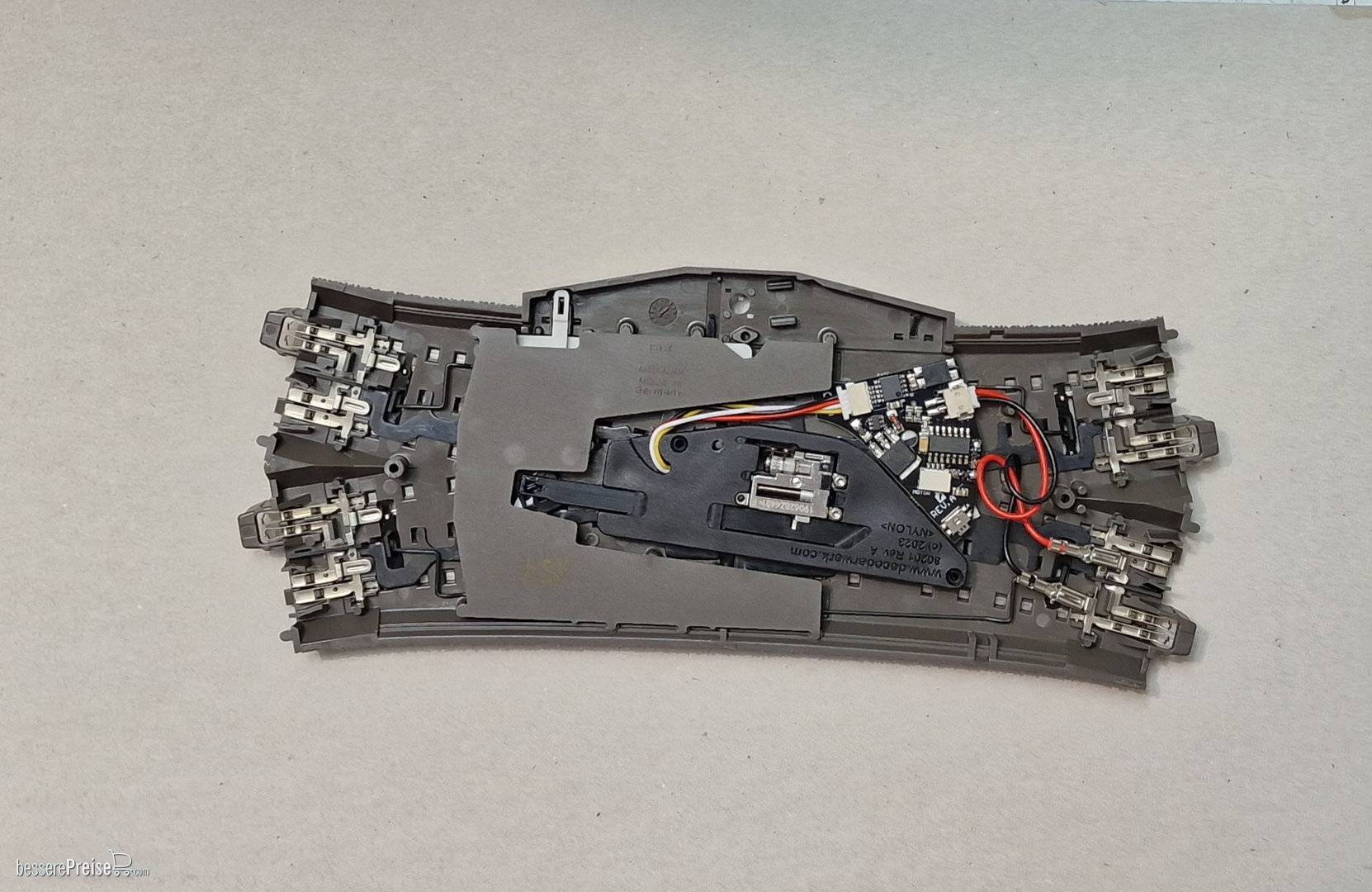

Für den Anschluss von Trix-Weichen liegt ein passendes Anschlusskabel bei. - Befestigung Der Decoder kann einfach im Innenbett einer C-Gleis-Weiche von Märklin oder Trix befestigt werden. Schrauben liegen bei. Der Decoder muss hinter die Motoreinheit geklebt werden.
| Größe: | Spur H0 (1:87) |
| Hersteller: | Decoderwerk |
| Produkttyp: | Digitales |
| Kategorie: | Decoderwerk Weichenantriebe |
